Шток КПП мотоблока 175N/180N DIGGER, 235 мм

Шток КПП DIGGER для мотоблоков 175N/180N

Шток длиной 235 мм предназначен для механизма управления коробкой передач мотоблоков, связанных с двигателями 175N и 180N мощностного класса 7–9 л. с. Деталь передает управляющее перемещение внутри механизма переключения и взаимодействует с другими компонентами привода КПП. Ее выбирают для ремонта при износе, деформации или повреждении штатного штока, когда нормальная работа управления передачами нарушена.

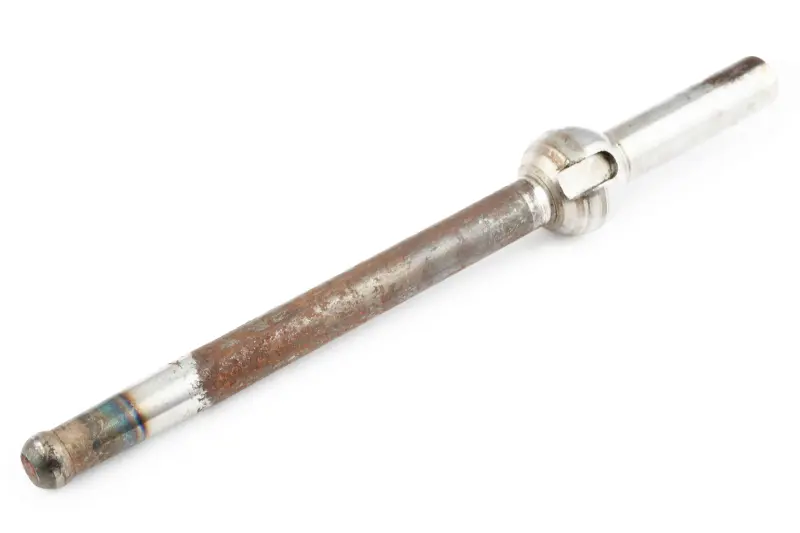

Конструкция представляет собой прямой стержень со ступенчатыми участками, цилиндрическим концом и установленной на штоке фигурной деталью. Такая геометрия требует точного соответствия посадочным местам и сопрягаемым частям конкретной коробки. Общая длина этой версии составляет 235 мм. Параметр особенно важен, поскольку для техники семейства 175N/180N встречается внешне похожий шток длиной 315 мм, который не следует считать равноценной заменой.

Как правильно подобрать шток

Обозначения 175N и 180N указывают на заявленное применение детали, однако при выборе необходимо учитывать исполнение самой коробки передач. На мотоблоках с двигателями одной серии могут использоваться разные варианты трансмиссии и управления. Поэтому ориентироваться только на мощность техники или название двигателя недостаточно: старую деталь желательно снять, очистить и сопоставить с новой по всей геометрии.

• Длина: требуемое исполнение должно соответствовать размеру 235 мм; сравнение проводят по тем же крайним точкам, по которым измерен демонтированный шток.
• Форма концов: проверьте диаметр, ступени, проточки и способ соединения с сопрягаемыми деталями.
• Расположение участков: сопоставьте расстояния между переходами диаметров, упорными зонами и установленной фигурной деталью.
• Исполнение КПП: убедитесь, что схема управления и посадочные места коробки соответствуют заменяемому штоку.
• Состояние соседних деталей: проверьте рычаг, вилки, фиксаторы и места опоры, чтобы новый шток не работал с поврежденными сопряжениями.

Если старый шток погнут, измерять только расстояние по его поверхности не стоит: для подбора нужна исходная общая длина по прямой. При выраженном износе также важно учитывать первоначальную форму ступеней и посадочных зон, а не размеры уже выработанных участков. До установки сравните обе детали рядом и убедитесь, что направление, положение упоров и рабочие точки совпадают.

Замена и проверка после установки

Работы выполняют при остановленном двигателе и неподвижном мотоблоке. Доступ к штоку зависит от устройства конкретной коробки и привода управления. Перед разборкой полезно зафиксировать положение тяг, рычагов и крепежа, чтобы сохранить правильную последовательность сборки. Усилие при установке не должно компенсировать несовпадение размеров: если деталь не входит в предусмотренные посадочные места, необходимо повторно проверить ее длину и геометрию.

После сборки сначала проверяют перемещение механизма без запуска двигателя. Ход должен проходить по предусмотренным положениям без закусывания, перекоса и нехарактерного люфта. Затем контролируют фиксацию выбранных режимов и отсутствие контакта штока с корпусом там, где его не должно быть. Если причиной неисправности были изношенные вилки, фиксаторы или разбитые посадочные места, одной заменой штока проблему устранить не получится.

Основные характеристики

• тип детали — шток управления КПП мотоблока;
• заявленное применение — 175N и 180N;
• мощностный класс техники — 7–9 л. с.;
• общая длина — 235 мм;
• бренд — DIGGER.

Эта версия подходит для ремонта только при совпадении длины и конструктивного исполнения с демонтированной деталью. Тщательное сравнение до разборки коробки помогает отличить вариант 235 мм от других модификаций и избежать установки несовместимого штока.
