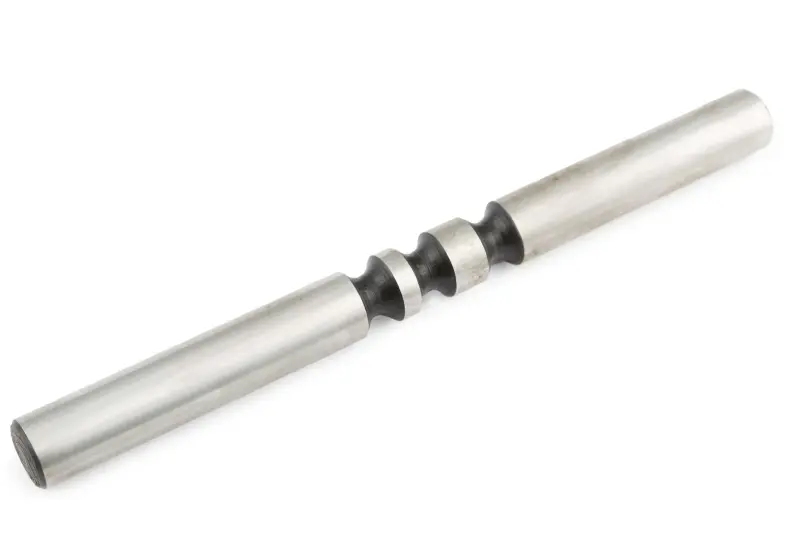

Ось вилки переключения передач DIGGER для мотоблока 175N/180N

Ось вилки переключения передач DIGGER для мотоблока 175N/180N

Эта ось устанавливается в механизм переключения передач мотоблоков с обозначениями 175N и 180N, рассчитанных на дизельные двигатели мощностью 7 или 9 л. с. В трансмиссии она служит опорой и направляющей для вилки переключения. По оси вилка перемещается при выборе передачи, поэтому состояние детали влияет на положение вилки в механизме и точность её хода.

Ось имеет ступенчатую форму: рабочие участки отличаются по диаметру, а переходы должны соответствовать сопрягаемым элементам конкретной коробки передач. Такая конфигурация важна не меньше общей длины стержня. При подборе учитывайте диаметр 14 мм, размерные значения длины 164 и 170 мм, количество ступеней и расположение переходных участков. Все размеры и форму необходимо сопоставить с демонтированной осью.

Как правильно подобрать ось

Обозначения мотоблока 175N или 180N и мощность двигателя помогают определить назначение запчасти, но сами по себе не гарантируют совпадение. На схожей технике могут использоваться разные исполнения редуктора и механизма переключения. Перед покупкой снимите старую ось и сравните её диаметр, длину, ступенчатую конфигурацию и расположение рабочих участков. Подбор только по мощности двигателя или внешнему сходству детали недостаточен.

Особое внимание уделите посадочным участкам и переходам между диаметрами. Новая ось должна соответствовать вилке и посадочным местам в корпусе редуктора без доработки сопрягаемых деталей. Если значения 164 и 170 мм относятся к разным участкам или вариантам исполнения используемого узла, ориентируйтесь на фактические размеры снятой детали и устройство конкретной коробки передач.

Когда требуется замена

Ось меняют при заметном износе посадочных и рабочих участков, изгибе стержня, повреждении поверхности или появлении люфта вилки. Изношенная либо деформированная направляющая не удерживает вилку в требуемом положении и может нарушать работу механизма выбора передач. В результате перемещение вилки становится менее точным, а включение передачи — менее чётким.

При обнаружении люфта важно проверить не только саму ось. Осмотрите вилку переключения, сопрягаемые детали механизма и посадочные места в корпусе редуктора. Если соседние элементы повреждены или сильно изношены, установка одной новой оси не устранит причину неисправности. Комплексная проверка узла помогает определить объём ремонта и избежать установки детали в повреждённые посадочные места.

Установка и проверка

Деталь предназначена для ремонта трансмиссии мотоблока и не является универсальной осью для любых моделей. До разборки редуктора зафиксируйте порядок расположения штатных элементов. Во время сборки установите ось и вилку в том же рабочем положении, которое предусмотрено конструкцией механизма переключения, не меняя взаимное расположение сопрягаемых деталей.

После установки проверьте свободное и точное перемещение вилки по оси. В механизме не должно быть заеданий, перекоса или чрезмерного люфта. До окончательной сборки убедитесь, что вилка занимает правильное положение при выборе передач и не упирается в соседние элементы. Такая проверка позволяет сразу оценить соответствие оси конкретному исполнению редуктора.

Ось DIGGER подходит для замены изношенной или повреждённой направляющей вилки переключения в трансмиссии мотоблоков 175N/180N. Это профильная ремонтная деталь, которую следует выбирать по конструкции снятой оси, её фактическим размерам и исполнению коробки передач.
