Вал реверса КПП в сборе 175N/180N, Z26/Z20, DIGGER

Вал реверса КПП для мотоблоков 175N/180N

Вал реверса DIGGER предназначен для ремонта механической коробки передач мотоблоков с обозначениями 175N и 180N. Деталь участвует в работе механизма заднего хода: при включении реверса зубчатая передача изменяет направление вращения, благодаря чему техника может двигаться назад. Это не отдельная шестерня, а собранный набор взаимосвязанных деталей, рассчитанных на установку в соответствующее место внутри КПП.

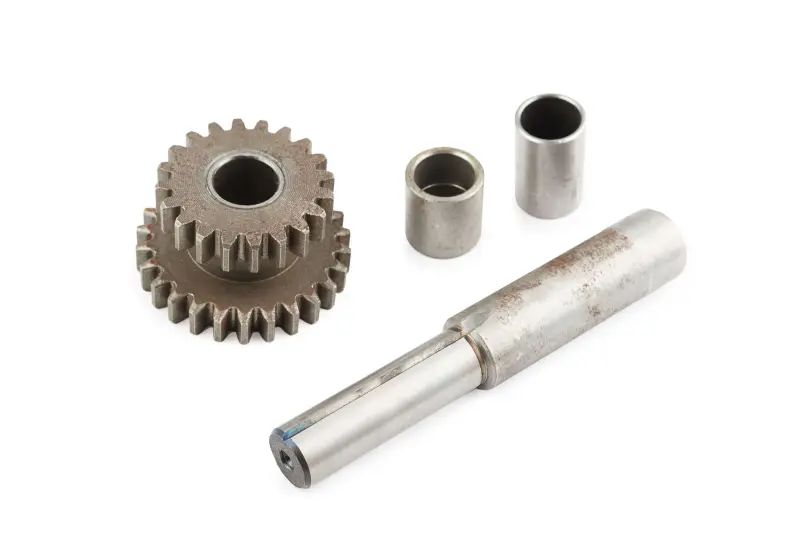

Конструкция включает вал, сдвоенный зубчатый блок и две цилиндрические втулки. Зубчатый блок имеет два венца: Z1 — 26 зубьев, Z2 — 20 зубьев. Такое сочетание является одним из основных признаков при подборе, поскольку внешне сходные валы коробки передач могут отличаться количеством зубьев, расположением венцов, длиной оси и посадочными участками. Деталь относится именно к механизму реверса и не должна подменяться промежуточным, передаточным либо другим валом КПП.

Что проверить перед заказом

• обозначение силового агрегата или модификации мотоблока — 175N либо 180N;
• назначение демонтированной детали: нужен именно вал механизма заднего хода;
• количество зубьев на обоих венцах — 26 и 20;
• взаимное расположение большого и малого зубчатых венцов;
• общую длину вала, диаметры посадочных ступеней и форму его торцов;
• размеры втулок и их положение в коробке передач.

Сверять следует весь набор признаков одновременно. Одного совпадения по обозначению двигателя недостаточно: коробки и редукторы техники одной группы могут иметь конструктивные различия в зависимости от исполнения. Наиболее надежный способ выбора — сопоставить новый узел с демонтированным по числу зубьев, расположению шестерен, длине, диаметрам и посадочным местам. Если старая деталь сильно изношена, измерения лучше выполнять по участкам без заметной выработки.

Когда требуется замена

Проверка вала реверса нужна, если задний ход включается с посторонним шумом, передача работает рывками, самопроизвольно выключается либо в коробке обнаружены поврежденные зубья. Причиной неисправности также могут быть изношенные втулки, сопряженные шестерни, механизм переключения или посадочные места корпуса, поэтому перед установкой необходимо осмотреть соседние детали. Замена только одного поврежденного компонента без устранения сопутствующего износа может не восстановить нормальную работу КПП.

Рекомендации по установке

Монтаж выполняется после разборки коробки передач. Перед сборкой корпус и посадочные места очищают от загрязнений и металлических частиц, а зубчатые пары проверяют на сколы, трещины, заусенцы и неравномерную выработку. Вал и втулки должны устанавливаться без перекоса; зубчатый блок обязан свободно работать в предусмотренном положении и правильно сопрягаться с соседними шестернями. Принудительная запрессовка при несовпадении размеров недопустима.

После сборки следует проверить перемещение механизма переключения и включение заднего хода вручную, без нагрузки, а затем заполнить коробку смазочным материалом того типа и в том объеме, которые предусмотрены инструкцией конкретной техники. Первую проверку работы проводят на малых оборотах, контролируя отсутствие заклинивания, чрезмерного шума и утечки через разобранные соединения. Такой порядок помогает убедиться, что вал подобран правильно, установлен соосно и корректно взаимодействует с остальными деталями трансмиссии.
