Промежуточный вал КПП мотоблока 175N/180N DIGGER

Промежуточный вал КПП DIGGER для мотоблоков 175N/180N

Деталь предназначена для ремонта коробки передач мотоблоков семейства 175N/180N. Промежуточный вал занимает свое место внутри трансмиссии и участвует в передаче вращения между сопряженными деталями КПП. Его устанавливают при восстановлении механизма после износа посадочных участков, появления недопустимого люфта или повреждений, мешающих нормальной работе шестерен и опор.

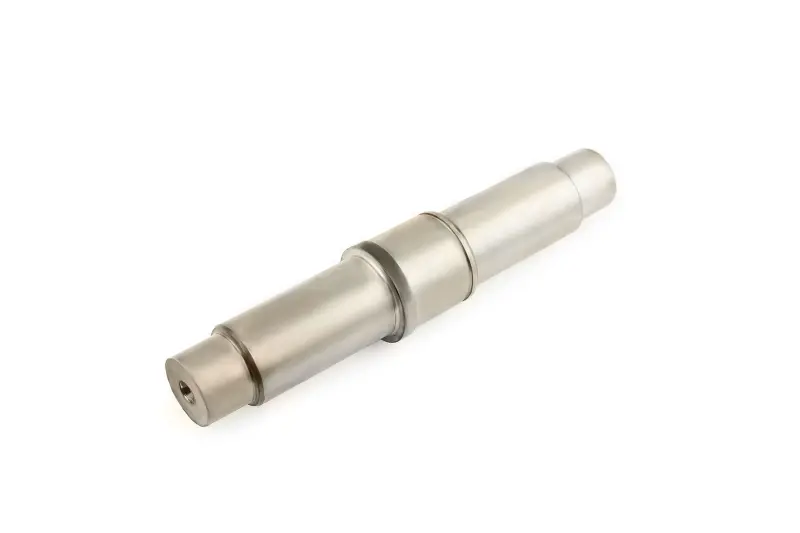

Вал выполнен в виде цельной ступенчатой детали. На его поверхности расположены участки разного диаметра, разделенные упорными плечиками и канавками; на одном торце предусмотрено осевое отверстие. Такая геометрия требует точного совпадения с деталями конкретной коробки. Даже при одинаковом обозначении двигателя мотоблоки могут отличаться исполнением трансмиссии, поэтому принадлежность техники к семейству 175N или 180N — первый, но не единственный критерий выбора.

Как правильно подобрать вал

Перед покупкой желательно демонтировать старую деталь и сопоставить ее с новой по всей геометрии. Проверьте общую длину, диаметры каждой посадочной ступени, расстояния между плечиками, расположение канавок, форму обоих торцов и наличие осевого отверстия. Отдельно сравните места установки шестерен, подшипников, втулок и фиксирующих деталей. Такое сопоставление особенно полезно, если коробку ранее ремонтировали либо точная модификация мотоблока неизвестна.

• Тип детали: промежуточный вал коробки передач.
• Назначение: ремонт трансмиссии мотоблока.
• Семейство техники: 175N/180N.
• Торговая марка: DIGGER.
• Исполнение: ступенчатый цилиндрический вал с несколькими посадочными участками.

Когда требуется проверка и замена

Поводом для разборки КПП могут стать посторонний шум, увеличившийся люфт, затрудненное переключение передач, следы неравномерной выработки или металлические частицы в смазочном материале. Эти признаки не указывают только на одну неисправность: вместе с валом следует проверить шестерни, подшипники, втулки, фиксаторы и состояние посадочных мест корпуса. Установка новой детали при сильно изношенных сопряжениях не устраняет первопричину и может привести к повторной разборке.

Рекомендации по установке

Монтаж выполняют после очистки разобранной коробки и дефектовки снятых компонентов. Посадочные поверхности должны быть без загрязнений, заусенцев и остатков поврежденных деталей. Подшипники и шестерни устанавливают без перекоса, применяя подходящую оснастку; удары по валу способны повредить торцы и точные посадки. Фиксаторы и регулировочные детали возвращают в предусмотренное конструкцией положение.

После сборки проверьте свободное вращение механизма, отсутствие заеданий и корректность включения передач. Смазочный материал, его количество, допустимые зазоры и порядок регулировки выбирают по руководству именно к установленной на мотоблоке коробке. Первый контроль целесообразно провести без высокой нагрузки, обращая внимание на шум, нагрев и работу переключения.

Этот вал подходит для ремонта только при совпадении модели трансмиссии и всех присоединительных размеров. Сравнение со снятой деталью помогает отличить его от первичного, вторичного, передаточного, реверсивного и других валов, применяемых в КПП техники того же семейства.
