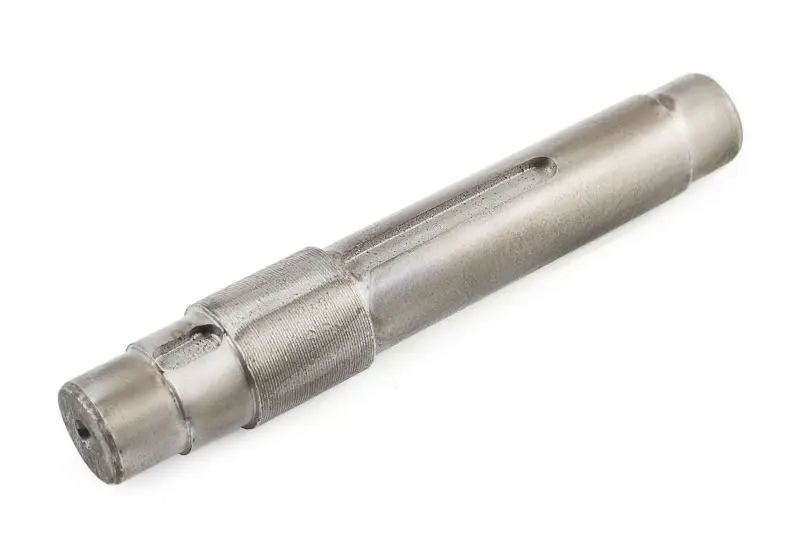

Передаточный вал КПП мотоблока 175N/180N, 145 мм, 7/9 Hp DIGGER

Передаточный вал КПП DIGGER для мотоблоков 175N/180N

Передаточный вал предназначен для ремонта коробки передач мотоблоков семейства 175N/180N, относящихся к классу 7/9 Hp. Деталь длиной 145 мм устанавливается внутри трансмиссии и участвует в передаче вращения между сопряженными компонентами КПП. Ее выбирают при восстановлении механизма после износа посадочных участков, появления люфта, повреждения пазов либо деформации прежнего вала.

Назначение и конструкция

Вал имеет ступенчатую цилиндрическую форму. На его поверхности предусмотрены участки разного диаметра, продольные пазы и центральная зона с мелким профилем. Такая геометрия определяет положение детали в коробке и ее сопряжение с другими компонентами. Поэтому при подборе имеет значение не только общая длина: расположение уступов, ширина и форма пазов, диаметры посадочных зон и исполнение обоих торцов должны соответствовать снятой детали.

Передаточный вал не следует путать с первичным, вторичным, промежуточным валом или валом повышающей и понижающей шестерни. Эти детали могут относиться к одной коробке и иметь близкую длину, но выполняют разные функции и отличаются профилем. Нужная позиция определяется по месту установки и полной геометрии прежней запчасти.

Что проверить перед выбором

Обозначения 175N и 180N указывают на семейство техники, однако у мотоблоков одной серии встречаются отличия коробок передач и их внутренних компонентов. Для уверенного подбора демонтированный вал необходимо очистить и сравнить с новой деталью по всем доступным признакам.

• Тип детали: именно передаточный вал коробки передач, а не другой вал трансмиссии.
• Применение: мотоблоки семейства 175N/180N в заявленном классе 7/9 Hp.
• Общая длина: 145 мм; измерение выполняют от одного крайнего торца до другого.
• Посадочная геометрия: количество ступеней, их последовательность, диаметры и длина каждого участка.
• Профиль: расположение продольных пазов и центрального мелкопрофильного участка.
• Торцы: форма, диаметр и конструктивное исполнение с обеих сторон.

Одинаковая модель двигателя сама по себе не подтверждает совпадение коробки передач. Если прежний вал отсутствует или сильно разрушен, параметры лучше сверять по разобранной КПП и сопрягаемым деталям. Это особенно важно после предыдущего ремонта, когда в технику могла быть установлена коробка другой модификации.

Замена и проверка коробки

Замена требует разборки КПП, поэтому перед началом работ технику очищают от загрязнений и фиксируют в устойчивом положении. После снятия корпуса проверяют состояние деталей, которые контактируют с валом: на них не должно оставаться задиров, сколов и выработки, способных повредить новую запчасть. Также оценивают посадочные места и элементы фиксации. Установка нового вала без устранения причины прежнего повреждения может привести к повторному люфту или ускоренному износу.

Деталь устанавливают без ударной запрессовки и перекоса. После сборки механизма до окончательного закрытия корпуса проверяют свободное вращение, правильное положение сопряженных компонентов и работу переключения передач вручную. Вал не должен заедать, смещаться сверх предусмотренного хода или создавать нехарактерное сопротивление. Работы с внутренними деталями КПП целесообразно поручить мастеру, знакомому с устройством конкретной модификации мотоблока.

Основные характеристики

• деталь: передаточный вал КПП;
• назначение: коробка передач мотоблока;
• серии применения: 175N и 180N;
• заявленный класс техники: 7/9 Hp;
• длина: 145 мм;
• бренд: DIGGER.

Этот вал подходит для планового восстановления коробки или ремонта после повреждения прежней детали при условии полного совпадения размеров и профиля. Тщательная сверка до разборки и контроль сопряженных компонентов во время установки помогают вернуть механизму корректную посадку и избежать повторного ремонта из-за неподходящей модификации.
