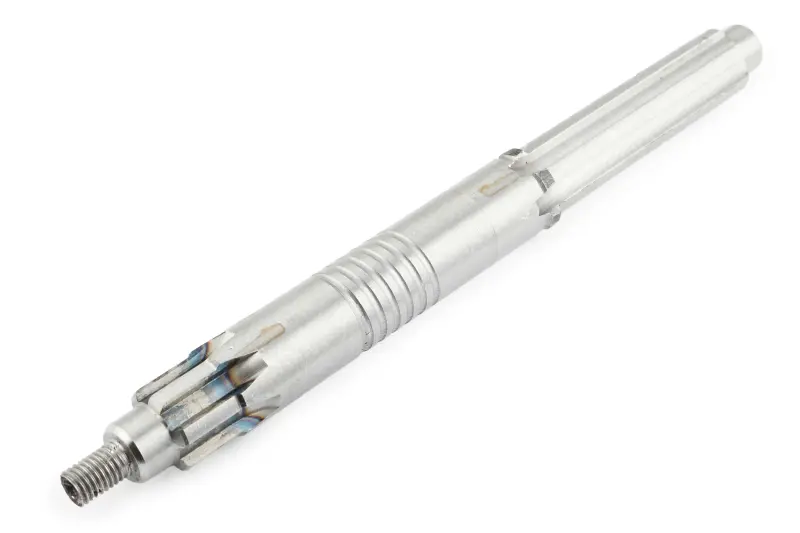

Вал главный КПП для мотоблока 180N/195N DIGGER, D-30, L-325 мм, mod. 81-1

Главный вал КПП DIGGER для мотоблока 180N/195N

Главный вал предназначен для ремонта коробки передач мотоблоков с обозначениями двигателя 180N или 195N, указанными как 9Hp/12Hp. В трансмиссии он передаёт крутящий момент и служит осью для элементов редуктора. От соответствия его размеров и рабочих участков зависит правильное расположение шестерён, подшипников и других деталей внутри корпуса КПП.

Эта модель DIGGER имеет диаметр 30 мм, общую длину 325 мм и обозначение 81-1. Конструкцией предусмотрены шлицевые участки, проточки, посадочные зоны и резьбовой конец. Вал выбирают для планового ремонта коробки передач или замены штатной детали с износом и механическими повреждениями.

Когда требуется замена

Поводом для установки нового вала может быть заметная выработка на рабочих поверхностях, повреждение шлицев или резьбовой части, появление задиров либо деформация. Повторное использование такой детали способно нарушить положение сопрягаемых элементов при сборке. Исправный вал позволяет собрать трансмиссионный узел на надёжной геометрической основе и правильно разместить совместимые компоненты КПП.

Решение о замене принимают после разборки и осмотра коробки передач. Важно оценивать не только видимые повреждения, но и состояние участков, на которых устанавливаются шестерни и подшипники. Если на снятой детали присутствуют следы неравномерного износа, одновременно следует проверить сопрягаемые элементы и посадочные места внутри корпуса.

Подбор перед заказом

Обозначение двигателя 180N или 195N — важный, но не единственный ориентир. Перед покупкой сравните новый вал с демонтированной деталью. Должны совпадать общая длина 325 мм, диаметр 30 мм и модельное обозначение 81-1. Отдельно проверьте расположение и форму шлицевых участков, проточек, резьбового конца и всех посадочных зон.

Также сопоставьте форму обоих торцов и количество рабочих участков. Это особенно важно, поскольку в коробках передач могут применяться внешне похожие валы, которые отличаются длиной или конфигурацией. Не выбирайте деталь только по мощности мотоблока или общему внешнему сходству: даже при одинаковом обозначении двигателя геометрия конкретной КПП должна полностью соответствовать.

Основные параметры

• назначение — главный вал коробки передач мотоблока;
• обозначения двигателей — 180N и 195N;
• указанная мощность — 9Hp/12Hp;
• диаметр — 30 мм;
• общая длина — 325 мм;
• модельное обозначение — 81-1;
• исполнение — DIGGER;
• конструкция включает шлицевые участки и резьбовой конец.

Установка и проверка узла

Вал устанавливается внутри корпуса КПП. Его замену целесообразно совместить с осмотром шестерён, подшипников, сальников и сопрягаемых посадочных мест. Компоненты с выраженным износом или повреждениями не следует возвращать в сборку без оценки их состояния, поскольку они непосредственно взаимодействуют с новым валом.

Во время разборки сохраните порядок снятия деталей. До окончательной сборки разместите необходимые элементы на валу и убедитесь, что они устанавливаются на предназначенные участки свободно, без перекоса. Ещё раз сопоставьте длину, диаметр, расположение проточек, шлицев и резьбы со старой деталью. Такая проверка помогает заранее исключить несоответствие конкретной коробке передач.

После установки вал должен работать с подходящими шестернями, подшипниками и другими компонентами трансмиссии. Точный подбор по размерам и конфигурации рабочих участков важнее одного лишь совпадения обозначения двигателя. Если демонтированный вал сохранился, используйте его как основной образец при сравнении перед заказом и сборкой.
