Крыльчатка электровентилятора DIGGER для двигателей 175N/180N (7/9 Hp)

Крыльчатка электровентилятора DIGGER для двигателей 175N/180N

Деталь предназначена для электровентилятора, применяемого с дизельными двигателями 175N и 180N на мотоблоках. При вращении лопасти формируют воздушный поток в системе охлаждения и помогают отводить тепло от радиатора. Крыльчатку устанавливают вместо поврежденной или деформированной детали, когда остальная часть вентилятора пригодна к дальнейшей эксплуатации.

Назначение и конструкция

Модели 175N и 180N относятся к одноцилиндровым дизельным двигателям с водяным охлаждением, распространенным на тяжелых мотоблоках. Вентилятор входит в состав их системы охлаждения, а крыльчатка является вращающейся частью, которая перемещает воздух через зону теплообмена. Ее состояние влияет на равномерность воздушного потока: сколы, трещины, искривление или отсутствие одной из лопастей нарушают баланс и могут сопровождаться вибрацией, посторонним шумом и касанием соседних деталей.

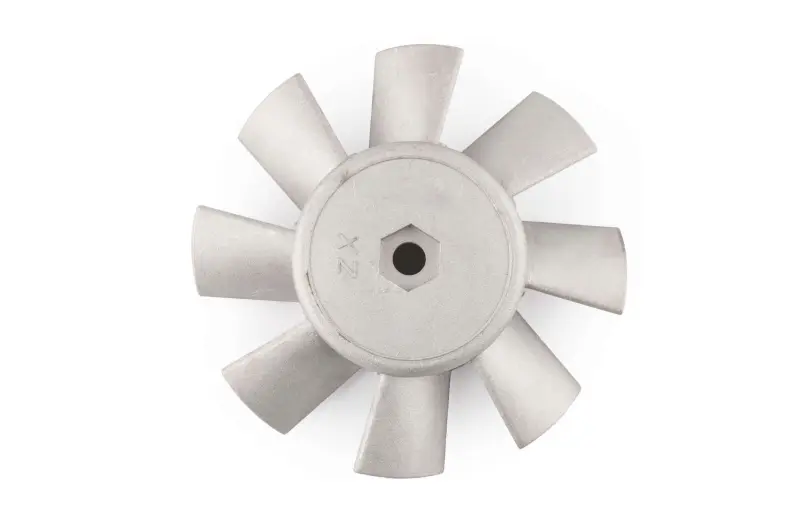

Крыльчатка DIGGER имеет круглый центральный диск, восемь широких изогнутых лопастей и центральное посадочное отверстие в шестигранном углублении. Такая геометрия должна совпадать с ответной частью вентилятора по форме посадки, положению относительно корпуса и направлению лопастей. Обозначение 7/9 Hp в названии позиции указывает на заявленный класс применения, однако при подборе главным ориентиром остается модель установленного двигателя и фактическая конструкция снятой детали.

Как правильно подобрать крыльчатку

Перед выбором найдите обозначение двигателя на табличке или корпусе техники: эта позиция рассчитана на 175N и 180N. Не ориентируйтесь только на торговое название мотоблока — одинаковые или похожие модели техники могут комплектоваться разными двигателями и вариантами вентиляторов. Также учитывайте, что обозначения 175N и 180N описывают двигатель, а не конкретную модель всего мотоблока.

Снятую крыльчатку необходимо сопоставить с новой по наружному диаметру, глубине центрального диска, форме и размеру посадочного отверстия, количеству лопастей, направлению их изгиба и осевому положению относительно корпуса. Проверьте способ фиксации и свободное пространство между лопастями, кожухом и соседними частями. Если старая деталь разрушена, нужные размеры можно снять с сохранившейся ступицы и посадочного места вентилятора. Совпадение только по мощности двигателя не заменяет проверку геометрии.

Установка и проверка после ремонта

Работы выполняют на остановленном и остывшем двигателе. Перед разборкой вентилятора технику обесточивают, затем снимают защитные детали, обеспечивающие доступ к крыльчатке. Посадочное место очищают от загрязнений и осматривают: вал, ступица и крепеж не должны иметь повреждений, способных вызвать перекос. Новую крыльчатку устанавливают без ударов и чрезмерного усилия, сохраняя предусмотренное направление лопастей и положение относительно кожуха.

После фиксации крыльчатку следует аккуратно провернуть вручную. Она должна двигаться без заедания, заметного биения и контакта с неподвижными деталями. Затем кожух возвращают на место и проводят краткую пробную проверку работы вентилятора, контролируя отсутствие вибрации, стука и задевания. Если повреждение старой крыльчатки возникло из-за люфта, перекоса или ослабленного крепления, причину необходимо устранить до запуска — простая установка новой детали не исправит неисправность посадочного места.

Замена актуальна при трещинах центрального диска, сломанных или погнутых лопастях, деформации посадки и выраженном дисбалансе. Своевременный ремонт восстанавливает нормальное перемещение воздуха через радиатор и позволяет продолжить обслуживание вентилятора без замены всего узла в сборе.
