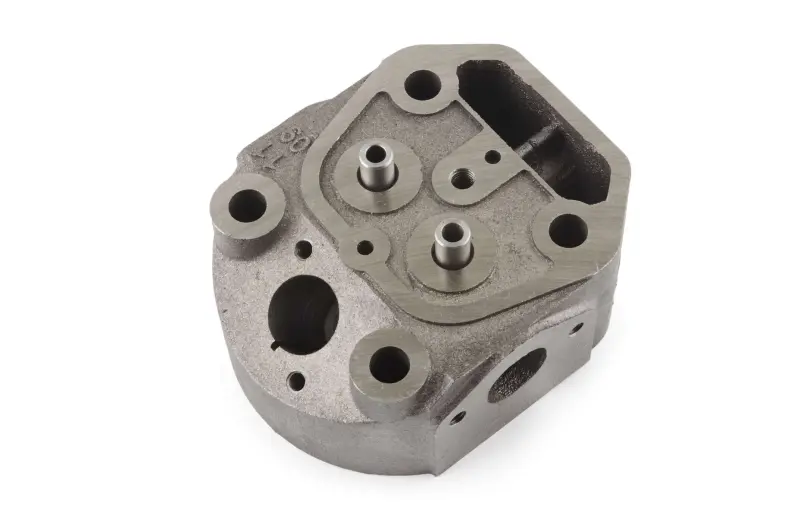

Головка цилиндра 175N 7 л.с. голая DIGGER

Головка цилиндра DIGGER для двигателя 175N

Голая головка цилиндра предназначена для ремонта одноцилиндрового дизельного двигателя 175N номинальной мощностью 7 л.с. с водяным охлаждением. Такие двигатели применяются на мотоблоках и другой малой сельскохозяйственной технике. Деталь устанавливается в верхней части цилиндра, закрывает его и вместе с поршнем образует пространство, в котором происходит сжатие воздуха и сгорание топлива.

Назначение и исполнение

Головка служит основой для размещения деталей газораспределительного механизма и элементов системы впрыска. В ее конструкции предусмотрены каналы, посадочные места и крепежные отверстия, необходимые для соединения с цилиндром, впускным и выпускным трактами, клапанными деталями и другими компонентами двигателя. От состояния привалочной поверхности, клапанных седел и направляющих зависит герметичность камеры сгорания, стабильность компрессии и правильная работа мотора под нагрузкой.

Исполнение «голая» означает, что предлагается корпус головки без полного набора деталей, которыми комплектуется головка в сборе. Клапаны, пружины, коромысла, крышка, декомпрессионный механизм, форкамера, крепеж и уплотнения не следует считать частью этой позиции. Такой вариант подходит для ремонта, при котором исправные компоненты переносят со старой головки либо подбирают отдельно. Перед заказом дополнительных деталей необходимо учитывать конкретное исполнение двигателя и фактическую комплектацию ремонтируемого агрегата.

Когда требуется замена

Установка другой головки может понадобиться при трещинах корпуса, повреждении посадочных зон, выраженном износе направляющих или седел, нарушении плоскости прилегания и утрате герметичности после перегрева или длительной эксплуатации. Перед разборкой следует исключить неисправности прокладки, клапанов и регулировки газораспределительного механизма. Если дефект находится именно в корпусе, голая головка позволяет восстановить верхнюю часть двигателя без приобретения полного собранного комплекта.

Что проверить при подборе

• Модель двигателя: обозначение должно соответствовать 175N; одной мощности 7 л.с. для уверенного подбора недостаточно.
• Тип мотора: деталь рассчитана на одноцилиндровое четырехтактное дизельное исполнение с водяным охлаждением.
• Диаметр цилиндра: для двигателя 175N указан номинальный размер 75 мм.
• Конфигурация корпуса: сравните расположение крепежных отверстий, каналов охлаждения, впускного и выпускного окон, форкамеры и посадочных мест с демонтированной головкой.
• Версия конструкции: для семейства 175N встречаются головки старого и нового образца, поэтому внешнее сходство и совпадение мощности не заменяют сравнение геометрии.
• Состав ремонта: заранее определите, какие клапанные детали, прокладки, шпильки и компоненты впрыска можно использовать повторно, а какие потребуется подобрать отдельно.

Подготовка к установке

До сборки корпус проверяют на отсутствие трещин и повреждений, контролируют состояние привалочной поверхности, седел, направляющих и резьбовых отверстий. Сопрягаемые плоскости очищают от остатков старого уплотнения без нанесения задиров. Головку устанавливают с подходящей прокладкой, а крепеж затягивают в последовательности и с моментом, предусмотренными руководством конкретного двигателя. После монтажа клапанного механизма регулируют зазоры по требованиям двигателя 175N и проверяют герметичность соединений.

Эта головка DIGGER подходит для планового восстановления двигателя 175N, когда нужен именно неполный корпус под последующую сборку. Точная сверка конструкции со снятой деталью помогает учесть модификацию мотора, правильно подобрать недостающие компоненты и избежать несовпадения каналов или посадочных точек при ремонте.
