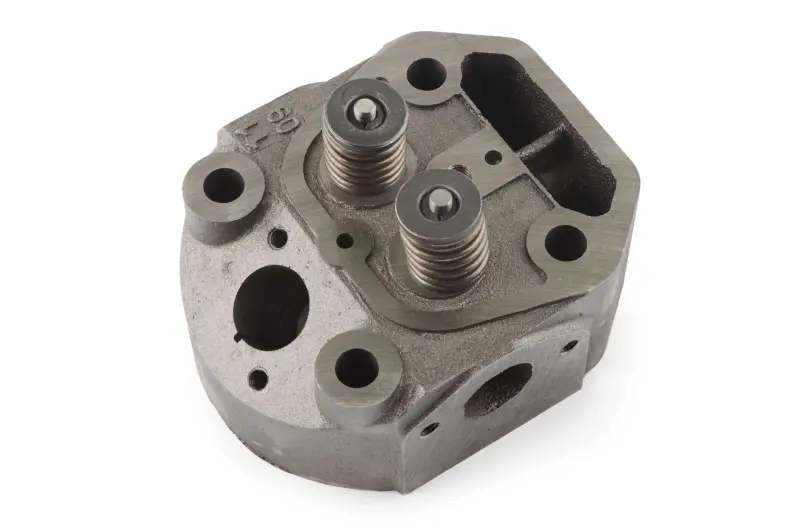

Головка цилиндра 175N (7 л.с.) в сборе DIGGER

Головка цилиндра DIGGER для двигателя 175N

Головка цилиндра в сборе предназначена для одноцилиндрового четырехтактного дизельного двигателя 175N мощностью 7 л.с. Такие двигатели применяются на мотоблоках и культиваторах с водяным охлаждением. Деталь устанавливается в верхней части цилиндра, закрывает его и формирует верхнюю часть камеры сгорания. От состояния посадочной плоскости, клапанов и сопряженных каналов зависят герметичность камеры, сохранение компрессии и стабильная работа двигателя под нагрузкой.

Назначение и конструкция

Исполнение в сборе подходит для ремонта, при котором поврежденную или изношенную головку целесообразно заменить комплектной деталью. На корпусе установлены два клапанных механизма с пружинами. Они управляют газообменом в цилиндре: обеспечивают своевременный впуск и выпуск, а в закрытом положении участвуют в герметизации камеры сгорания. Конструкция также предусматривает крепежные отверстия, каналы и посадочные поверхности, необходимые для соединения с цилиндром и другими деталями двигателя.

Головка рассчитана на двигатель марки 175N с диаметром цилиндра 75 мм. Обозначение модели, мощность и диаметр следует рассматривать вместе: внешне сходные головки для соседних серий могут различаться расположением отверстий, формой каналов, конфигурацией камеры и исполнением клапанной части. При подборе ориентируйтесь прежде всего на модель установленного двигателя, а не только на марку мотоблока.

Что проверить перед выбором

• Маркировку двигателя: требуемая модель — 175N, дизельная, четырехтактная, одноцилиндровая.
• Систему охлаждения: деталь предназначена для двигателя с водяным охлаждением; расположение каналов должно совпадать с цилиндром.
• Посадочную геометрию: сравните контур основания, крепежные отверстия, окна и каналы со снятой головкой.
• Исполнение детали: для серии 175N встречаются разные варианты головок, поэтому перед монтажом необходимо сопоставить конструкцию старой и новой деталей.
• Сопряженные компоненты: заранее проверьте состояние прокладки, крепежа, элементов впуска и выпуска, а также деталей клапанного привода.

Когда требуется замена

Причиной ремонта могут стать трещины корпуса, деформация привалочной плоскости, повреждение резьбовых участков, износ седел или направляющих, негерметичность клапанов и дефекты каналов охлаждения. Подобные неисправности способны сопровождаться снижением компрессии, затрудненным запуском, нестабильной работой, потерей тяги либо нарушением температурного режима. Перед заменой полезно провести диагностику, чтобы одновременно исключить повреждение прокладки, цилиндра, поршневой группы и сопряженных систем.

Рекомендации по установке

Монтаж выполняют на очищенную и проверенную поверхность цилиндра. Привалочные плоскости не должны иметь загрязнений, старых уплотнительных остатков, задиров или деформации. Уплотнение подбирают для конкретного исполнения двигателя, а крепеж затягивают в последовательности и с моментом, предусмотренными технической документацией 175N. После сборки регулируют клапанные зазоры, проверяют свободную работу клапанного механизма, герметичность соединений и циркуляцию охлаждающей жидкости.

После первого запуска контролируют отсутствие утечек, постороннего шума и перегрева. Правильное сопоставление модели, посадочной геометрии и варианта исполнения помогает установить головку без переделки сопряженных деталей и восстановить штатную работу дизельного двигателя мотоблока.
