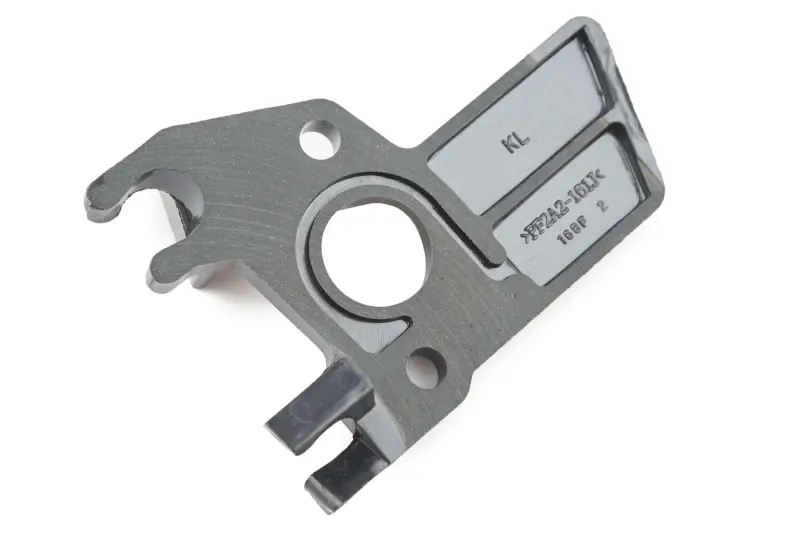

Текстолитовая прокладка карбюратора 168F/170F со стороны впускного коллектора

Прокладка карбюратора для двигателей 168F/170F

Текстолитовая прокладка устанавливается со стороны впускного коллектора в карбюраторном узле бензиновых двигателей 168F и 170F мощностью 6,5–7 л. с. Деталь располагается между сопрягаемыми поверхностями и помогает сохранить герметичность впускного тракта. Одновременно текстолитовая проставка отделяет карбюратор от нагретой части двигателя и ограничивает передачу тепла через место соединения.

Назначение детали

Через карбюратор и впускной коллектор в двигатель поступает подготовленная топливно-воздушная смесь. Соединение на этом участке должно оставаться плотным: посторонний воздух, проходящий в обход карбюратора, изменяет состав смеси и может привести к неустойчивой работе мотора. Исправная прокладка закрывает стык, а ее центральное отверстие формирует проход между карбюратором и коллектором без перекрытия впускного канала.

Деталь имеет фигурный контур, центральное проходное отверстие, монтажные отверстия и дополнительные вырезы, соответствующие компоновке карбюраторного узла. Такая форма требует точного совмещения при установке. Прокладку нельзя разворачивать произвольно: отверстия и вырезы должны совпасть с каналами и точками крепления сопрягаемых деталей.

Что проверить перед выбором

• Модель двигателя: прокладка предназначена для распространенных бензиновых двигателей 168F и 170F класса 6,5–7 л. с.
• Место установки: это исполнение ставится со стороны впускного коллектора, а не со стороны корпуса воздушного фильтра.
• Контур: сравните наружную форму, расположение выступов и вырезов со снятой деталью.
• Отверстия: должны совпадать центральный проход, крепежные отверстия и вспомогательные каналы.
• Толщина: сопоставьте ее со старой проставкой, поскольку неподходящая толщина может изменить взаимное положение карбюратора и крепежа.

Обозначения 168F и 170F описывают семейства двигателей, однако отдельные версии техники могут различаться компоновкой навесных деталей. Поэтому одной мощности двигателя недостаточно для подбора. Надежнее одновременно проверить модель мотора, сторону установки и геометрию демонтированной прокладки.

Когда требуется замена

Прокладку меняют при трещинах, расслоении, продавленных участках, повреждении кромок или потере плоскости. Поводом для проверки стыка также служат затрудненный запуск, нестабильные холостые обороты и другие признаки возможного подсоса воздуха возле карбюратора. Эти проявления могут иметь разные причины, поэтому перед ремонтом следует осмотреть само соединение и соседние детали.

Проверка особенно уместна после снятия карбюратора или впускного коллектора. Если поверхность прокладки повреждена при разборке, повторная установка не обеспечивает предсказуемого прилегания. Использование детали с трещиной, деформированным проходным отверстием или остаточными вмятинами повышает риск негерметичного стыка.

Рекомендации по установке

Монтаж выполняют на остановленном и остывшем двигателе. Сопрягаемые поверхности очищают от фрагментов прежнего уплотнения и загрязнений, не повреждая их плоскости. Перед затяжкой прокладку совмещают с центральным каналом и всеми монтажными отверстиями. Край детали не должен заходить во впускной проход или зажиматься вне посадочного контура.

Крепеж затягивают равномерно, сохраняя правильное положение карбюратора. Чрезмерное усилие способно деформировать проставку, повредить резьбу либо нарушить плоскость соединения. После сборки проверяют плотность стыка, отсутствие подтеканий и устойчивость работы двигателя. Точный подбор и аккуратная установка помогают восстановить штатное соединение карбюратора с впускным коллектором без переделки посадочного места.
