Панель приборов бензогенератора JIANTAI в сборе

Панель приборов бензогенератора JIANTAI в сборе

Готовая панель объединяет органы запуска, подключения и контроля бензогенератора JIANTAI на общем основании. Она предназначена для ремонта техники с таким же исполнением передней части, расположением креплений и схемой подключения. Деталь помогает восстановить штатное управление генератором, когда основание повреждено, розетка расшатана, прибор контроля напряжения вышел из строя, контакты окислились либо несколько компонентов требуют одновременной замены.

Конструкция и назначение

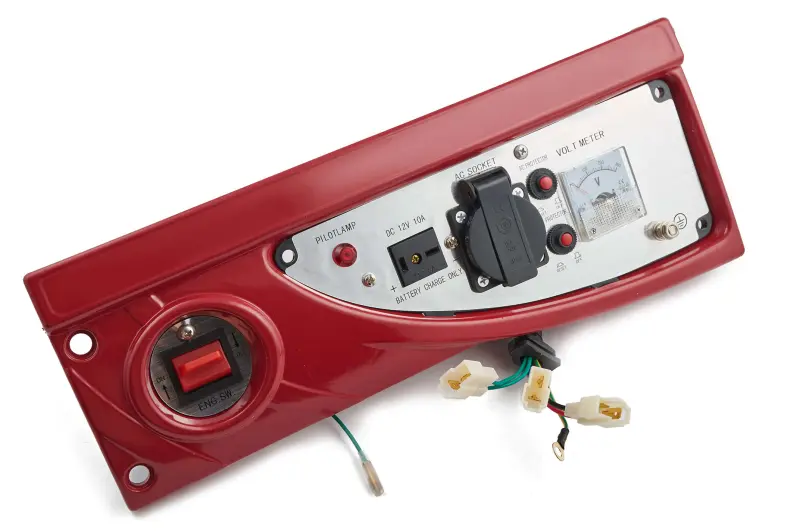

На лицевой части установлены аналоговый вольтметр, розетка переменного тока с защитной крышкой, контрольная лампа, переключатель двигателя, кнопочные компоненты, выход с обозначением DC 12V 10A и клемма заземления. Все основные компоненты размещены на фигурном красном основании с металлической центральной накладкой. С тыльной стороны выведены провода с разъемами для соединения с проводкой генератора.

Аналоговый вольтметр позволяет контролировать выходное напряжение во время работы. Контрольная лампа служит для оперативной индикации состояния генератора, а розетка используется для подключения нагрузки переменного тока. Переключатель двигателя вынесен в отдельную круглую посадочную зону, поэтому доступ к нему остается удобным после установки панели в корпус. Крышка розетки закрывает контактную часть, когда разъем не используется. Выход DC 12V 10A следует применять только в соответствии с руководством конкретного бензогенератора и допустимым режимом подключаемого оборудования.

Что проверить при подборе

• Форму основания: сравните контур панели, изгибы и положение монтажных отверстий со снятой деталью.
• Расположение компонентов: вольтметр, розетка, переключатель, лампа, кнопки и клемма должны занимать те же места, что и на штатной панели.
• Разъемы: проверьте их количество, форму корпусов, число контактов и назначение каждого провода.
• Маркировку выходов: обозначения на старой и новой панели должны соответствовать характеристикам генератора.
• Габариты: измерьте длину, высоту, расстояния между крепежными точками и доступное пространство в корпусе.

Название JIANTAI само по себе не подтверждает совместимость со всеми генераторами этой марки: у разных серий могут отличаться мощность, разводка проводов, геометрия корпуса и набор органов управления. Для точного выбора используйте одновременно несколько признаков — конфигурацию лицевой части, размеры, крепеж, разъемы и схему проводки. Это особенно важно, если прежняя панель уже менялась или техника выпускалась в нескольких модификациях.

Рекомендации по установке

Перед демонтажем старой панели зафиксируйте расположение разъемов и назначение проводов. Установку выполняют на остановленном генераторе, без подключенных потребителей. Сначала закрепляют основание без перекоса, затем соединяют разъемы по штатной схеме и проверяют, чтобы провода не были натянуты, пережаты краем корпуса или расположены рядом с нагревающимися деталями. Подключать контакты только по цвету изоляции не следует: решающими являются назначение провода, конфигурация разъема и схема конкретной модели.

После монтажа необходимо проверить фиксацию розетки, переключателя, клеммы и всех соединений, а первый запуск провести без нагрузки. Подключение потребителей выполняют только после проверки показаний вольтметра и нормальной работы органов управления. Такая последовательность помогает обнаружить ошибку соединения до начала эксплуатации и сохранить удобный доступ ко всем функциям панели.
