Верхняя пластина траверсы GS ZZQ

Верхняя пластина траверсы GS ZZQ

Верхняя пластина траверсы ZZQ предназначена для передней вилки мотоцикла конфигурации GS. Деталь объединяет верхнюю часть вилки с рулевым механизмом и служит основанием для крепления руля. Она используется при восстановлении передней части мотоцикла после повреждения штатной пластины, износа посадочных мест или разборки рулевого механизма.

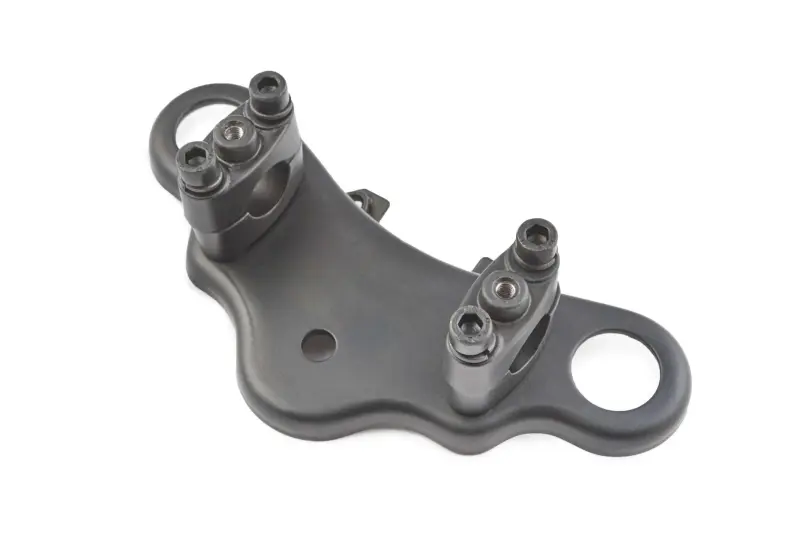

Пластина выполнена в темном цвете и имеет два крайних круглых посадочных отверстия под перья вилки, центральное отверстие для соединения с рулевой колонкой и две верхние прижимные опоры руля. Руль фиксируется раздельными скобами с четырьмя винтами под внутренний шестигранник. Такая компоновка позволяет одной деталью связать оба пера, рулевую колонку и место установки руля. Поскольку все эти точки должны совпасть с деталями конкретного мотоцикла, пластину необходимо подбирать не только по обозначению GS, но и по фактической геометрии штатной траверсы.

Что проверить при подборе

• Расстояние между перьями. Центры двух крайних отверстий должны располагаться так же, как на снятой пластине и нижней траверсе.
• Диаметры посадочных отверстий. Оба пера должны входить в предусмотренные места без расточки, запрессовки и принудительного стягивания.
• Центральное соединение. Сверьте положение и размер отверстия относительно рулевой колонки, гайки и остальных деталей крепления.
• Крепление руля. Сопоставьте диаметр руля, расстояние между опорами, расположение скоб и используемый крепеж.
• Общую форму. Проверьте контур пластины и свободное пространство для замка, приборов, проводки, тросов и соседних деталей вашего мотоцикла.

Обозначение GS может использоваться у техники разных исполнений, поэтому одного совпадения названия недостаточно. Надежнее всего снять старую пластину и последовательно сравнить межосевое расстояние отверстий вилки, их диаметры, центральную посадку, высоту и положение опор руля. Если старая деталь деформирована, размеры следует дополнительно сопоставить с нижней траверсой и неповрежденными компонентами передней вилки.

Когда требуется замена

Основанием для замены служат трещины, деформация после удара, поврежденные резьбы, нарушенная плоскость, овальность посадочных отверстий или невозможность надежно зафиксировать руль и перья. Поврежденную пластину не следует выправлять или дорабатывать без оценки специалиста: отклонение расположения посадок способно мешать правильной сборке вилки. Перед монтажом новой детали также проверяют перья, нижнюю траверсу, рулевую колонку, подшипники и крепеж, поскольку последствия удара могут затронуть несколько сопряженных компонентов.

Рекомендации по установке

Монтаж выполняют на устойчиво установленном мотоцикле с разгруженной передней частью. Посадочные поверхности очищают, а перья выставляют на одинаковой высоте без перекоса. Все отверстия должны совмещаться свободно; использование крепежа для принудительного подтягивания несовпадающих деталей указывает на ошибку подбора или деформацию соседних компонентов. Винты скоб и центральное крепление затягивают равномерно, в последовательности и с моментом, указанными изготовителем мотоцикла.

После сборки руль должен поворачиваться от упора до упора без заеданий, натяжения тросов и контакта проводки с пластиной. До начала эксплуатации проверяют отсутствие люфта рулевой колонки, надежность фиксации руля, одинаковое положение перьев и свободную работу органов управления. Точная сверка размеров и профессиональная установка помогают восстановить штатное расположение деталей передней вилки.
