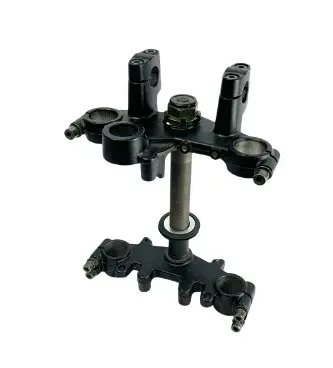

Траверса FIRE 250 в сборе, верхняя и нижняя

Траверса рулевой колонки FIRE 250 в сборе

Комплект предназначен для ремонта передней части мотоцикла FIRE 250 и объединяет верхнюю и нижнюю траверсы с центральным рулевым штоком. Траверсы удерживают перья передней вилки в заданном взаимном положении, а шток устанавливается в рулевую колонку рамы. От состояния и правильной установки этих деталей зависят геометрия передней части, свободный поворот руля и отсутствие перекоса вилки.

Такой комплект выбирают, когда требуется заменить траверсу после удара или падения, устранить последствия деформации зажимных зон либо восстановить рулевую колонку при поврежденных посадочных или резьбовых участках. Замена верхней и нижней частей вместе удобна при ремонте, затрагивающем весь узел крепления вилки: сопряженные детали можно установить и проверить как единый комплект, не подбирая траверсы по отдельности.

Конструкция и назначение

Верхняя траверса соединяет верхние участки перьев вилки и участвует в креплении руля. Нижняя траверса удерживает вилку ниже рулевой колонки, а центральный шток связывает обе части и проходит через колонку рамы. Зажимные посадочные места фиксируют перья, сохраняя их параллельное положение. Комплект выполнен в черном цвете; на верхней части предусмотрены два вертикальных крепления руля, а на траверсах расположены разъемные зажимы перьев.

Перед покупкой необходимо подтвердить модель мотоцикла FIRE 250 и сопоставить комплект со снятыми деталями. Сравнивают форму верхней и нижней траверс, расположение и исполнение зажимов вилки, конструкцию центрального штока, места установки рулевых подшипников, крепления руля и дополнительные точки крепежа. Одного совпадения общего назначения недостаточно: у внешне близких мотоциклов могут различаться посадочные диаметры, расстояние между перьями, длина штока и резьбовое исполнение.

Что проверить при ремонте

• перья вилки — на прямолинейность, повреждения поверхности и одинаковое положение в зажимах;
• рулевые подшипники и их посадочные места — на износ, следы ударной нагрузки и плавность вращения;
• рулевую колонку рамы — на повреждения и корректную посадку центрального штока;
• ось переднего колеса и связанные крепления — на отсутствие деформации после падения;
• крепеж руля, вилки и траверс — на соответствие устанавливаемой конструкции.

Монтаж выполняют без принудительного сведения или разведения перьев. До окончательной затяжки вилку выставляют параллельно, проверяют одинаковую высоту установки перьев и свободное движение рулевого механизма. Крепеж зажимов затягивают равномерно с соблюдением требований руководства по обслуживанию FIRE 250. Чрезмерная либо неравномерная затяжка может нарушить положение деталей, поэтому после сборки контролируют поворот руля от упора до упора, отсутствие люфта рулевой колонки и корректное положение переднего колеса.

Если прежняя траверса получила удар, заменой одного комплекта проверку не ограничивают: нагрузка могла передаться вилке, подшипникам, рулевой колонке и передней оси. Комплексная диагностика перед установкой помогает не перенести скрытый перекос на новую деталь. Комплект подходит для восстановления FIRE 250 при подтвержденном совпадении посадочных параметров и конструкции снятой траверсы.
