Правая часть картера 4T GY6 50 139QMA/139QMB с маслозаливной горловиной ZZQ

Правая часть картера 4T GY6 50 139QMA/139QMB ZZQ

Корпусная деталь предназначена для ремонта четырехтактных скутерных двигателей семейства GY6 50 с обозначениями 139QMA и 139QMB. Она устанавливается с правой стороны двигателя и образует соответствующую часть картера. Конструкция предусматривает маслозаливную горловину, поэтому деталь важно отличать от внешних кожухов, крышки вариатора и других похожих корпусных деталей.

Такой картер выбирают при повреждении штатного корпуса, нарушении целостности посадочных участков, крепежных точек или привалочной плоскости. Замена также может потребоваться после неудачного ремонта, механического воздействия либо обнаружения дефекта, который нельзя надежно устранить без восстановления геометрии корпуса. Поскольку картер участвует в размещении и взаимном расположении деталей двигателя, подбор только по общему названию скутера недостаточен.

Конструкция и назначение

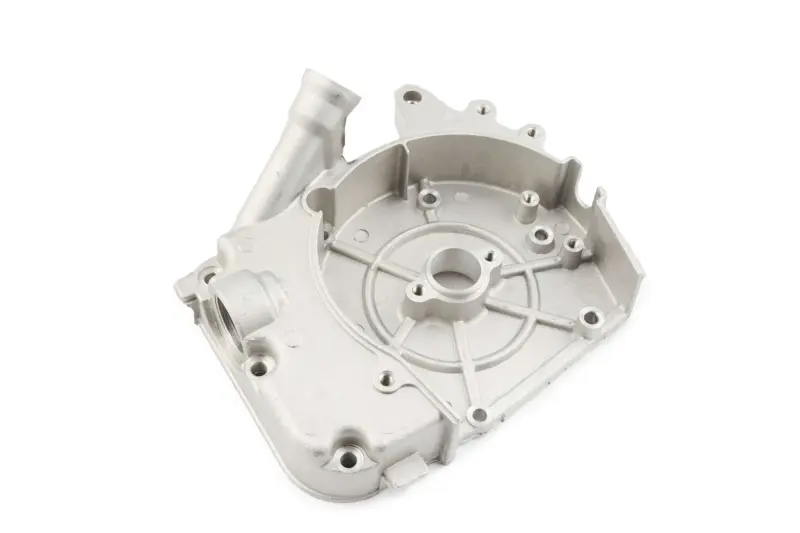

Правая часть имеет сформированную внутреннюю полость, центральное цилиндрическое отверстие, систему ребер, несколько монтажных бобышек и отверстия по контуру. Отдельно выполнена наклонная маслозаливная горловина. Эти элементы определяют положение детали относительно сопрягаемой половины картера и устанавливаемых компонентов, поэтому их конфигурация должна совпадать со снятым корпусом.

Ребристая внутренняя поверхность распределяет нагрузку по корпусу, а монтажные площадки служат для штатного размещения крепежа и сопрягаемых деталей. Горловина обеспечивает предусмотренный конструкцией доступ для заливки масла. Светлый металлический корпус поставляется как правая часть картера; наличие прокладок, уплотнений, пробки, подшипников и крепежа следует проверять отдельно перед ремонтом.

Что проверить при подборе

• Тип двигателя: деталь рассчитана на четырехтактное семейство GY6 50, применяемое на китайских скутерах.
• Обозначение мотора: ориентиром служат коды 139QMA, 139QMB и соответствующие варианты 1P39QMA/1P39QMB.
• Сторона установки: требуется именно правая корпусная часть, а не левая половина и не крышка трансмиссии.
• Исполнение: у подходящего варианта должна быть маслозаливная горловина аналогичного расположения.
• Геометрия: сопоставьте внешний контур, привалочную плоскость, центральное отверстие, бобышки, внутренние ребра и все крепежные точки.

Даже в пределах семейства GY6 встречаются разные исполнения корпусов. Перед заказом желательно очистить снятую деталь и сравнить ее без прокладки: различия в количестве отверстий, высоте посадочных мест или направлении горловины могут указывать на другую модификацию. Обозначение двигателя проверяют непосредственно на моторе, поскольку название модели скутера не всегда отражает установленную версию силового агрегата.

Рекомендации по установке

Замена правой части картера относится к ремонту с разборкой двигателя. До сборки проверяют состояние сопрягаемой половины, резьбовых отверстий, посадочных мест и переносимых деталей. Привалочные поверхности очищают от остатков старого уплотнения без повреждения плоскостей. Для сборки применяют предназначенные для конкретного двигателя прокладки и уплотнения, а крепеж затягивают в последовательности и с усилием, указанными изготовителем двигателя.

После монтажа необходимо убедиться, что соединение собрано равномерно, детали вращаются свободно, а в местах сопряжения и около маслозаливной горловины нет утечек. Такой порядок помогает исключить перекос корпуса и повторную разборку. Картер ZZQ подходит для восстановления правой стороны двигателя GY6 50 139QMA/139QMB, когда конфигурация снятой детали полностью совпадает с представленным исполнением.
