Тепловой экран карбюратора DIGGER для 168F/170F (6,5/7 л.с.)

Тепловой экран карбюратора DIGGER для двигателей 168F/170F

Тепловой экран предназначен для карбюраторной зоны бензиновых двигателей 168F и 170F мощностью 6,5 и 7 л.с., применяемых на мотоблоках и другой малой технике с соответствующим мотором. Это отдельная фигурная деталь, а не карбюратор в сборе: она устанавливается рядом с карбюратором и служит физическим барьером между ним и нагревающимися частями двигателя. Экран выбирают при восстановлении штатной компоновки после ремонта, а также вместо погнутой, поврежденной, сильно деформированной или утраченной детали.

Назначение и конструкция

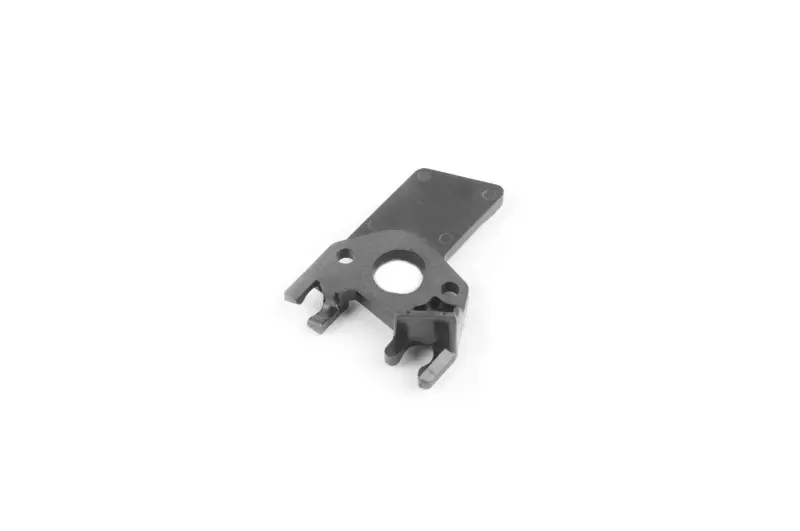

Экран выполнен в виде плоской формованной пластины сложного контура. В конструкции предусмотрены крупное центральное отверстие, дополнительное малое отверстие, выступающие участки и монтажные вырезы. Такая геометрия связана с расположением карбюратора, крепежа и соседних деталей. Центральный проход должен совпадать с соответствующим каналом карбюраторной зоны, а края и вырезы — занимать предусмотренное место без перекоса и контакта с подвижными тягами.

Основная задача детали — отделять карбюраторную область от прямого теплового воздействия со стороны двигателя. Исправный экран сохраняет предусмотренное взаимное расположение компонентов и не мешает работе привода заслонки. Если старая пластина искривлена, ее края могут располагаться неправильно, задевать соседние детали либо не прилегать в точках крепления. В таком случае замена помогает вернуть узлу штатную геометрию без попыток выправлять поврежденную деталь.

Что проверить при подборе

• Модель двигателя: изделие рассчитано на бензиновые моторы 168F и 170F; обозначение двигателя необходимо проверить непосредственно на своей технике.
• Мощность: заявленный диапазон применения — 6,5/7 л.с. Одной мощности недостаточно для выбора, поэтому ее учитывают вместе с индексом мотора.
• Общий контур: сравните длину и форму основной пластины, расположение боковых выступов, вилкообразных участков и вырезов со снятым экраном.
• Отверстия: должны совпадать центральный проход, малое монтажное отверстие и точки фиксации. Даже при одинаковом обозначении двигателя встречаются различия в навесном оборудовании.
• Ориентация: до разборки полезно запомнить положение старой детали относительно карбюратора, тяг и корпуса двигателя.

Рекомендации по установке

Работы выполняют на остановленном и остывшем двигателе. Перед снятием карбюраторных деталей перекрывают подачу бензина и очищают наружную поверхность от загрязнений, чтобы мусор не попал во впускную область. Экран устанавливают в том же положении, которое занимала штатная пластина. Все отверстия совмещают без принудительного изгиба, после чего проверяют свободный ход тяг и заслонки, правильное положение топливного шланга и отсутствие контакта краев экрана с подвижными компонентами.

При обслуживании стоит осмотреть сопрягаемые прокладки и крепеж отдельно: тепловой экран не заменяет уплотнения и не устраняет неисправности самого карбюратора. После сборки крепления затягивают равномерно, не деформируя пластину. Перед запуском проверяют, что снятые соединения восстановлены, а в зоне карбюратора нет утечки топлива.

Модель DIGGER подходит для ремонта техники с двигателем 168F/170F при полном совпадении формы и монтажной геометрии. Наиболее надежный способ выбора — одновременно сверить индекс двигателя, мощность, центральное отверстие, малое отверстие, контур и расположение выступов со штатной деталью. Такой подход особенно полезен для мотоблоков разных производителей, поскольку одинаковый тип двигателя не всегда означает полностью одинаковую компоновку навесных компонентов.
