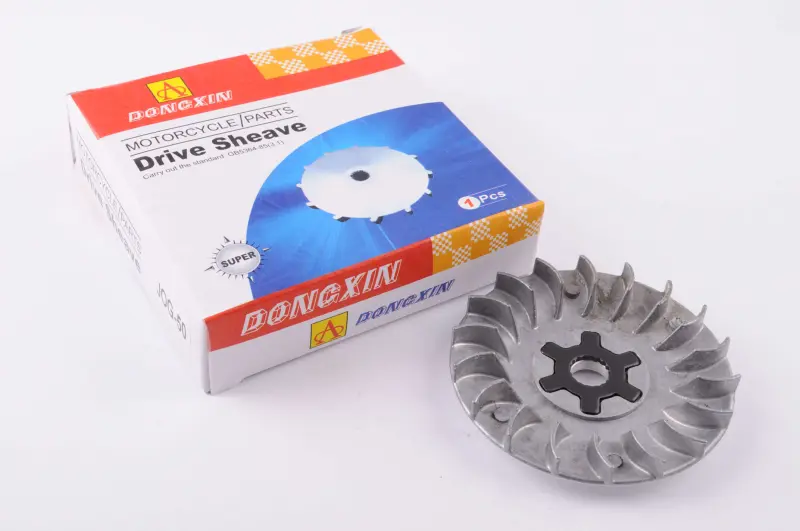

Неподвижная щека вариатора Yamaha JOG 50 DONGXIN, алюминий, 13 мм, со ступицей

Неподвижная щека вариатора DONGXIN для Yamaha JOG 50

Деталь устанавливается на передний ведущий шкив ременной трансмиссии скутера. Она образует одну из двух рабочих плоскостей для клинового ремня: подвижная половина вариатора меняет положение, а неподвижная щека направляет ремень и прижимает его с противоположной стороны. При изменении оборотов ремень перемещается по радиусу шкива, благодаря чему вариатор плавно меняет передаточное отношение. Исправная поверхность щеки нужна для ровного контакта ремня без перекоса и локального проскальзывания.

Модель DONGXIN изготовлена из алюминия, имеет посадочный диаметр 13 мм и поставляется со ступицей. На наружной стороне расположены радиальные лопатки. Во время вращения они создают поток воздуха в корпусе трансмиссии и помогают отводить тепло от зоны вариатора. Такая компоновка объединяет рабочую половину шкива и крыльчатку в одной детали, поэтому при подборе важны не только посадка на вал, но также геометрия рабочей плоскости и положение щеки относительно ремня.

Что проверить перед заказом

• Модель скутера. Деталь предназначена для Yamaha JOG 50, однако у семейства JOG существуют разные поколения и исполнения. Одного названия модели недостаточно, если двигатель или вариатор ранее менялись.
• Посадочный размер. Требуемый диаметр составляет 13 мм. Сверьте его со старой щекой и валом без учета внутреннего кода продавца.
• Геометрию сопряжения. Сравните наружный диаметр, вылет, профиль центральной посадки, форму ступицы и положение всех шайб. Рабочие половины переднего шкива должны соответствовать друг другу.
• Тип установленного вариатора. Стандартные и тюнинговые комплекты могут отличаться углом плоскости, диапазоном хода ремня и необходимыми проставками. Эта щека должна совпадать именно с фактической конфигурацией скутера.
• Состояние соседних деталей. Осмотрите ремень, подвижную половину, втулку, шайбы и крепеж. Новая щека не устраняет износ других деталей переднего шкива.

Когда деталь требует замены

Поводом для замены служат трещины, глубокие царапины, выработка или иные повреждения рабочей поверхности. Также проверка необходима при деформированных и обломанных лопатках, следах касания крышки, необычном шуме либо вибрации со стороны вариатора. Канавки и неровности в зоне хода ремня нарушают равномерность контакта; поврежденные лопатки создают дисбаланс и ухудшают движение воздуха. До установки стоит установить причину повреждения, чтобы новая деталь не пострадала из-за перекоса, ослабленного крепления или несовместимого набора частей.

Установка и обслуживание

Монтаж выполняют при снятой крышке трансмиссии с соблюдением порядка деталей, предусмотренного для конкретной версии Yamaha JOG 50. Контактные плоскости щеки и ремня должны оставаться чистыми и сухими: масло, смазка и абразивная пыль в этой зоне ухудшают сцепление. Перед затяжкой ремень утапливают в заднем шкиве, чтобы он не оказался зажат между половинами переднего шкива и не мешал полной посадке щеки. Гайку затягивают установленным для конкретной модификации моментом, удерживая механизм подходящим инструментом.

После сборки проверьте, что щека полностью села на свое место, а шайбы и ступица установлены в правильной последовательности. Вручную проверните механизм и убедитесь, что лопатки не касаются крышки, ремень расположен ровно, а детали не имеют бокового люфта. Первый запуск проводят без посторонних звуков и биения; после короткой проверки полезно повторно осмотреть зону шкива. Такой подход позволяет оценить весь передний вариатор в сборе, а не маскировать неисправность заменой одной детали.
