Неподвижная щека вариатора DONGXIN для Yamaha JOG 90/BWS, алюминиевая, со ступицей

Неподвижная щека вариатора DONGXIN для Yamaha JOG 90 и BWS

Алюминиевая неподвижная щека предназначена для ведущего вариатора двухтактных скутеров Yamaha JOG 90 и BWS. Деталь образует наружную сторону ведущего шкива и работает в паре с подвижной щекой: между их коническими поверхностями проходит вариаторный ремень. При изменении расстояния между щеками ремень перемещается по радиусу шкива, благодаря чему трансмиссия плавно меняет передаточное отношение во время разгона и движения.

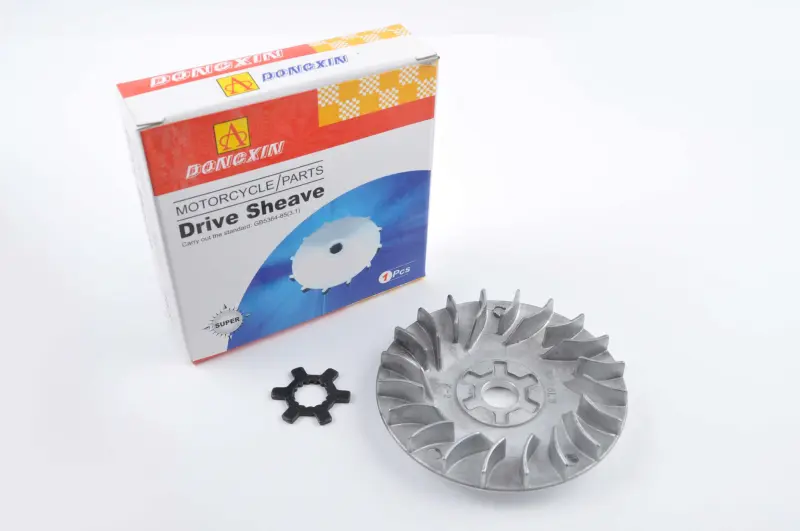

Эта версия DONGXIN выполнена со ступицей. На наружной стороне расположены радиальные лопасти крыльчатки, которые создают движение воздуха под крышкой вариатора. Ровная коническая плоскость служит опорной поверхностью для боковины ремня, поэтому ее состояние непосредственно связано с правильным положением ремня, равномерностью его хода и износом деталей переднего вариатора.

Когда требуется замена

Щеку следует осмотреть при появлении постороннего шума со стороны трансмиссии, заметного биения, перекоса ремня или следов его ускоренного износа. Основанием для замены становятся глубокие кольцевые борозды на рабочей плоскости, сколы, трещины, деформация, повреждение лопастей, износ посадочного места либо люфт ступицы. Эксплуатация поврежденной детали может нарушить ровный ход ремня и увеличить нагрузку на соседние компоненты вариатора.

Поверхность оценивают после очистки: она должна оставаться ровной, без острых кромок и участков, способных повреждать боковины ремня. Одновременно полезно проверить ответную подвижную щеку, втулку, ролики, направляющие и сам ремень. Такой осмотр помогает отличить износ неподвижной щеки от неисправностей других деталей переднего шкива и не оставлять в механизме компоненты, которые могут быстро повредить новую запчасть.

Как проверить совместимость

• Модель скутера: заявлено применение для Yamaha JOG 90 и BWS; для JOG 90 подтверждена модификация 3WF (CY90).
• Тип двигателя: деталь относится к двухтактным версиям, поэтому одно название семейства скутера без проверки двигателя недостаточно.
• Посадка: перед установкой сопоставьте со старой щекой форму центрального соединения, конфигурацию ступицы и порядок расположения шайб и крепежа.
• Геометрия: сравните наружный диаметр, вылет рабочей плоскости, профиль поверхности и положение детали относительно ремня и крышки вариатора.
• Исполнение крыльчатки: количество и расположение лопастей не должны создавать контакта с крышкой или другими деталями после сборки.

У семейства BWS существуют разные поколения и моторные исполнения. Если обозначение двигателя или вариатора отличается от JOG 90 3WF, подбор выполняют по снятой детали и параметрам посадки. Сходный внешний вид не подтверждает взаимозаменяемость: различия центрального соединения, вылета или диаметра способны помешать правильной сборке.

Установка и проверка после ремонта

Перед монтажом очищают коническую поверхность щеки и боковины ремня от загрязнений. На поверхности, контактирующие с ремнем, не наносят смазку. Ступицу и щеку устанавливают без перекоса, сохраняя штатный порядок шайб и других деталей. Крепеж затягивают способом и моментом, указанными в сервисной документации конкретной модификации скутера; удерживать вариатор случайными предметами между лопастями нельзя, поскольку их можно деформировать.

После сборки проверяют свободное вращение, отсутствие касания крыльчатки о крышку и правильное положение ремня. Первый запуск выполняют с контролем постороннего шума и биения. Такой порядок особенно важен после разрушения старой щеки: обломки и металлическая пыль необходимо полностью удалить из корпуса вариатора. Деталь подходит для планового восстановления переднего вариатора Yamaha JOG 90/BWS, когда требуется алюминиевая неподвижная щека в исполнении со ступицей и радиальной крыльчаткой.
