Щека вариатора неподвижная Honda Dio, Tact (d-12)

Неподвижная щека вариатора Honda Dio, Tact (d-12)

Эта неподвижная щека устанавливается в передний вариатор скутеров Honda Dio и Honda Tact. Она входит в конструкцию ведущего шкива и образует рабочую поверхность, по которой движется ремень вариатора. Деталь предназначена для ремонта трансмиссии при выработке штатной щеки, повреждении ее посадочной части и других признаках износа, мешающих правильно собрать узел и обеспечить нормальное положение ремня.

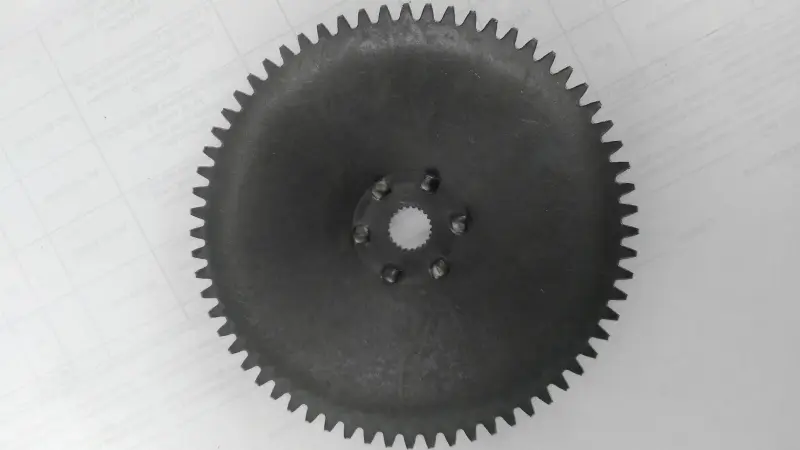

Исполнение d-12 имеет дисковую рабочую поверхность, центральное шлицевое посадочное отверстие, крепежные точки и зубчатый венец по наружному краю. Неподвижная щека также связана с приводом электростартера, поэтому при подборе важно учитывать не только посадку на вал и геометрию рабочей части, но и исполнение наружного зубчатого венца.

Когда требуется замена

Состояние щеки проверяют во время обслуживания переднего вариатора. Основанием для замены могут быть заметная выработка рабочей поверхности, повреждения в зоне посадки или другие следы износа, влияющие на сборку. Одновременно стоит осмотреть ремень, втулку, ролики, подвижную щеку, крепеж и элементы стартера. Такой осмотр позволяет оценить вариатор в сборе и не оставить без внимания соседние детали, которые работают вместе с неподвижной щекой.

Рабочая поверхность непосредственно взаимодействует с ремнем ведущего шкива, поэтому перед монтажом она должна оставаться чистой. На ней не должно быть посторонних частиц и загрязнений, способных помешать ходу ремня. Из кожуха трансмиссии необходимо удалить остатки изношенных деталей и другие частицы, появившиеся в процессе эксплуатации или разборки.

Как подобрать щеку

Honda Dio и Honda Tact выпускались в разных поколениях и с различными исполнениями двигателей, поэтому одного названия модели для точного подбора недостаточно. Сравните деталь со снятой штатной щекой и убедитесь в совпадении исполнения d-12. Проверьте диаметр и профиль посадки на валу, расположение шлицев, форму центральной части, количество и положение крепежных точек, а также конструкцию зубчатого венца.

Отдельного внимания требуют глубина посадки и положение щеки относительно втулки, ремня и остальных компонентов переднего вариатора. Даже при внешнем сходстве различия в посадочной части, шлицах или крепежных отверстиях могут помешать правильной сборке. Если старая щека уже снята, используйте ее для непосредственного сравнения всех доступных элементов конструкции.

Установка

Перед установкой очистите кожух трансмиссии и рабочую зону вариатора. Щека должна садиться на вал ровно, без перекоса, а шлицевое соединение — совпадать по профилю и положению. После предварительной установки проверьте расположение детали относительно втулки, ремня, подвижной щеки и элементов стартера. Зубчатый венец и крепежные точки должны занимать предусмотренное положение без принудительного совмещения.

Гайку и остальные крепления устанавливают в соответствии с требованиями производителя конкретного двигателя. После сборки важно убедиться, что детали вариатора расположены правильно, а в рабочей зоне не осталось посторонних частиц. При полном совпадении посадки и конструкции неподвижная щека d-12 подходит для планового ремонта и восстановления переднего вариатора Honda Dio или Honda Tact.
