Неподвижная щека вариатора F-64 для 2T Stels 50 / Yamaha JOG 90, d-16, алюминиевая

Неподвижная щека вариатора F-64 для Stels 50 и Yamaha JOG 90

Деталь предназначена для ведущего вариатора двухтактных скутеров Stels 50 и Yamaha JOG 90. Она образует неподвижную рабочую плоскость переднего шкива, по которой перемещается вариаторный ремень при изменении передаточного отношения. Исправная щека помогает ремню двигаться без лишнего перекоса, а вариатору — предсказуемо работать во время старта, разгона и движения с постоянной скоростью.

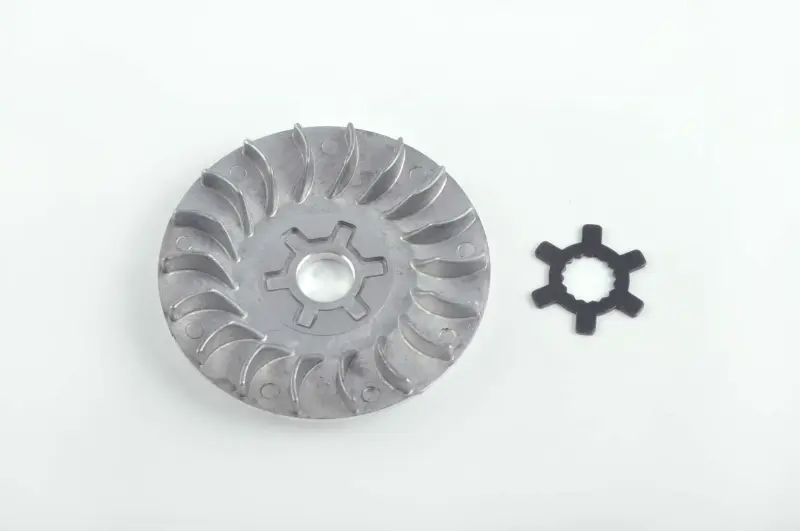

Модель F-64 выполнена из алюминия и имеет размер посадки d-16. На наружной стороне расположены радиальные лопасти. Во время вращения они создают направленный поток воздуха в кожухе трансмиссии и участвуют в отводе тепла от переднего вариатора. Такая конструкция объединяет две функции: щека служит опорной поверхностью для ремня и одновременно работает как крыльчатка охлаждения.

Когда требуется замена

Состояние неподвижной щеки проверяют при обслуживании ремня, роликов и переднего вариатора. Поводом для замены становятся выраженная выработка рабочей поверхности, борозды, сколы, деформация, повреждение центральной посадки или лопастей. Эти дефекты могут нарушить положение ремня, вызвать шум и вибрации, ухудшить плавность разгона и ускорить износ сопряженных деталей. Новую щеку устанавливают после осмотра вала, подвижной половины шкива, втулки, ремня и крепежа.

Что проверить при подборе

• Тип двигателя: исполнение рассчитано на указанное в названии двухтактное применение 2T.
• Модель скутера: подтверждена совместимость со Stels 50 и Yamaha JOG 90; для JOG 90 в товарных данных также указана модификация 3WF (CY90).
• Посадочный размер: требуется вариант d-16. Перед установкой сравните диаметр вала и центральную посадку со снятой деталью.
• Профиль соединения: форма центрального отверстия и сопрягаемых деталей должна совпадать без перекоса и принудительной посадки.
• Геометрия: сопоставьте наружный диаметр, вылет рабочей плоскости и расположение лопастей со штатной щекой конкретной версии двигателя.

Практические особенности

• Неподвижная плоскость поддерживает правильное положение ремня на ведущем шкиве, что помогает сохранить ровную работу вариатора.
• Радиальные лопасти обеспечивают циркуляцию воздуха внутри кожуха и способствуют охлаждению деталей трансмиссии.
• Алюминиевое исполнение соответствует заявленной конструкции F-64 для указанного применения.

Монтаж выполняют на чистую посадочную поверхность без стружки, грязи и остатков изношенного ремня. Щека должна сесть ровно, а ремень во время затяжки крепежа не должен оказаться зажатым между половинами шкива в неправильном положении. Резьбу, шайбы и фиксирующие детали предварительно осматривают; способ фиксации и усилие затяжки выбирают по сервисным данным конкретного двигателя.

После сборки ведущий шкив проверяют на свободное вращение и отсутствие бокового биения, затем устанавливают крышку вариатора. Эта модель подходит для ремонта, когда нужна алюминиевая неподвижная щека F-64 с посадкой d-16 именно для заявленного двухтактного применения. При выборе решающими являются не только название скутера, но и фактическая версия двигателя, размер вала и геометрия снятой детали.
