Сегментная шпонка коленвала мотокосы 12×3×5 мм

Сегментная шпонка коленвала мотокосы 12×3×5 мм

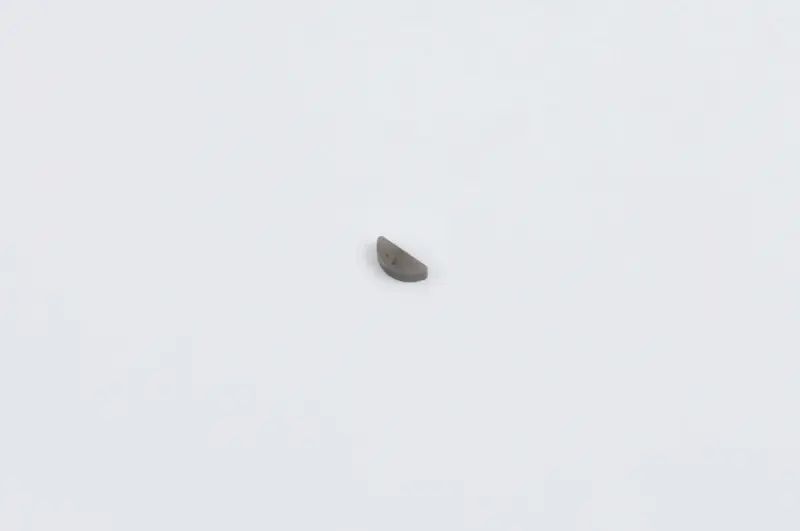

Небольшая деталь для восстановления шпоночного соединения на коленчатом валу бензиновой мотокосы или триммера. Шпонка устанавливается в предусмотренный паз вала и входит в ответный паз сопрягаемой детали. Такое соединение фиксирует их взаимное угловое положение, препятствует проворачиванию одной детали относительно другой и участвует в передаче крутящего момента.

Размерное обозначение позиции — 12×3×5 мм. Оно является основным критерием подбора: даже небольшое расхождение одного из параметров меняет посадку в пазу. Деталь имеет сегментный профиль с закругленной нижней частью, поэтому предназначена для посадочного места соответствующей формы. Это не универсальная шпонка для любой мотокосы: перед заказом необходимо проверить размеры и профиль снятой детали, а также состояние обоих пазов.

Назначение шпонки

В шпоночном соединении часть детали располагается в углублении коленвала, а выступающая часть совмещается с пазом устанавливаемого компонента. Благодаря этому сопрягаемые части занимают заданное положение при сборке. Исправная посадка особенно важна для деталей, положение которых относительно коленвала определяется конструкцией двигателя.

Шпонка не заменяет штатное крепление и не предназначена для устранения люфта, появившегося из-за поврежденного посадочного места. Если пазы разбиты, имеют выраженное сплющивание кромок или сопрягаемая деталь качается на валу, одной новой шпонки может оказаться недостаточно. В такой ситуации сначала оценивают состояние коленвала и устанавливаемой детали, чтобы новая запчасть не деформировалась сразу после запуска.

Что проверить при подборе

• Три размера: сопоставьте обозначение 12×3×5 мм с фактическими параметрами старой шпонки и посадочных мест.
• Форму профиля: закругленная нижняя часть должна соответствовать углублению на коленвале; прямоугольную шпонку другого типа использовать вместо нее нельзя.
• Ширину пазов: деталь должна входить без заметного бокового люфта, перекоса и принудительного расклинивания.
• Глубину посадки: после установки выступающая часть должна позволять сопрягаемой детали занять штатное положение на валу.
• Конструкцию двигателя: название модели мотокосы само по себе не подтверждает совместимость, поскольку разные модификации могут иметь отличающиеся коленвалы и посадочные размеры.

Установка и контроль соединения

Перед сборкой шпоночные пазы очищают от обломков старой детали, загрязнений и свободных частиц. Кромки осматривают на предмет задиров, вмятин и сплющивания. Новую шпонку располагают закругленной стороной в углублении коленвала и проверяют, что она сидит устойчиво, не переворачивается и не выступает под неправильным углом.

Ответный паз сопрягаемой детали совмещают со шпонкой без ударного проталкивания. Если деталь не садится на вал, необходимо повторно проверить направление установки, чистоту пазов и соответствие размеров. Подпиливание шпонки для маскировки несовпадения посадочных мест ухудшает точность соединения. Крепеж устанавливаемого компонента затягивают по процедуре и моменту, указанным изготовителем конкретного двигателя.

Когда требуется замена

Новую шпонку устанавливают вместо потерянной при разборке детали, а также при срезе, изгибе, смятии боковых граней или другой заметной деформации. Поводом для проверки служит обнаруженное смещение сопрягаемой детали относительно коленвала или следы проворачивания в зоне пазов. Повторно использовать поврежденную шпонку не следует: измененная геометрия мешает правильному совмещению и увеличивает риск дальнейшего повреждения посадочных мест.

Позиция 12×3×5 мм подходит для ремонта только при полном совпадении профиля и всех посадочных параметров. Сверка снятой детали и пазов перед сборкой помогает восстановить предусмотренное конструкцией соединение без случайного выбора запчасти лишь по общему назначению техники.
