Ведущая шестерня пускового механизма 195N 12 л.с. Z-21 DIGGER

Ведущая шестерня пускового механизма 195N Z-21 DIGGER

Деталь предназначена для пускового механизма дизельного двигателя 195N мощностью 12 л.с., применяемого на тяжелых мотоблоках и другой малой сельскохозяйственной технике. Ведущая шестерня передает вращение через зубчатое зацепление при запуске двигателя. Исполнение Z-21 означает наличие 21 наружного зуба. Такой параметр необходимо учитывать вместе с посадочными размерами: одинаковое количество зубьев еще не подтверждает полное соответствие конкретному валу и сопряженной шестерне.

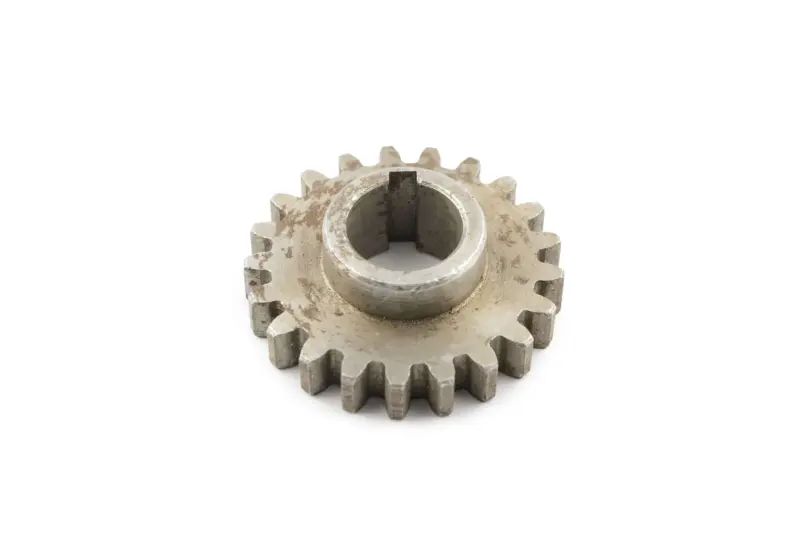

Шестерня выполнена в виде прямозубого колеса с выступающей цилиндрической ступицей. В центральном посадочном отверстии предусмотрен шпоночный паз, который связывает деталь с валом и препятствует ее свободному проворачиванию относительно посадочного места. Для этой модели указаны наружный диаметр 56 мм, посадочный диаметр 20 мм и общая ширина 19 мм. Сочетание этих размеров определяет положение зубчатого венца в механизме, поэтому при подборе нужно проверять каждый параметр, а не ориентироваться только на обозначение двигателя.

Что проверить перед выбором

• Модель двигателя: основное применение — дизельный двигатель 195N мощностью 12 л.с. Обозначение двигателя следует сверять с документацией техники или данными на самом двигателе.
• Количество зубьев: шестерня имеет 21 зуб. Устанавливать деталь с другим числом зубьев нельзя, поскольку изменятся геометрия зацепления и взаимное положение деталей.
• Наружный диаметр: номинальное значение составляет 56 мм. Его сравнивают со снятой шестерней без учета загрязнений и выраженных заусенцев.
• Посадка на вал: диаметр отверстия составляет 20 мм. Вал должен входить без перекоса, чрезмерного усилия и ощутимого радиального люфта.
• Ширина: размер 19 мм влияет на размещение шестерни по оси и совпадение зубчатых венцов. Более узкая или широкая деталь может занять неправильное положение.
• Шпоночное соединение: нужно сопоставить форму и расположение паза, а также состояние шпонки и посадочной поверхности вала.

Замена и установка

Поводом для проверки ведущей шестерни становятся сколы или замятие зубьев, неравномерная выработка, затрудненное зацепление, удары и посторонний шум во время приведения пускового механизма в действие. Перед установкой новой детали следует осмотреть сопряженную шестерню: выраженный износ ее зубьев способен ухудшить контакт и ускорить повреждение новой пары. Также проверяют вал, шпонку, фиксаторы и осевое положение деталей. Посадочное место очищают от загрязнений и остатков износа, не повреждая его поверхность.

Шестерню устанавливают без ударной запрессовки и перекоса. Зубчатые венцы должны располагаться в одной плоскости и входить в зацепление по всей предусмотренной ширине. После сборки механизм необходимо плавно провернуть вручную и убедиться, что движение остается равномерным, зубья не закусывает, а деталь не смещается вдоль вала. Смазку, порядок разборки и способ фиксации выбирают по руководству конкретного двигателя, поскольку конструкция крышки и крепежа у разных исполнений техники может отличаться.

DIGGER Z-21 подходит для ремонта пускового механизма при подтвержденном соответствии двигателю 195N и размерам снятой детали. Перед заказом сравните четыре основных признака: 21 зуб, наружный диаметр 56 мм, отверстие 20 мм и ширину 19 мм. Такая проверка помогает подобрать шестерню с правильной посадкой и восстановить штатную работу механизма запуска без несовпадения зубчатой пары.
