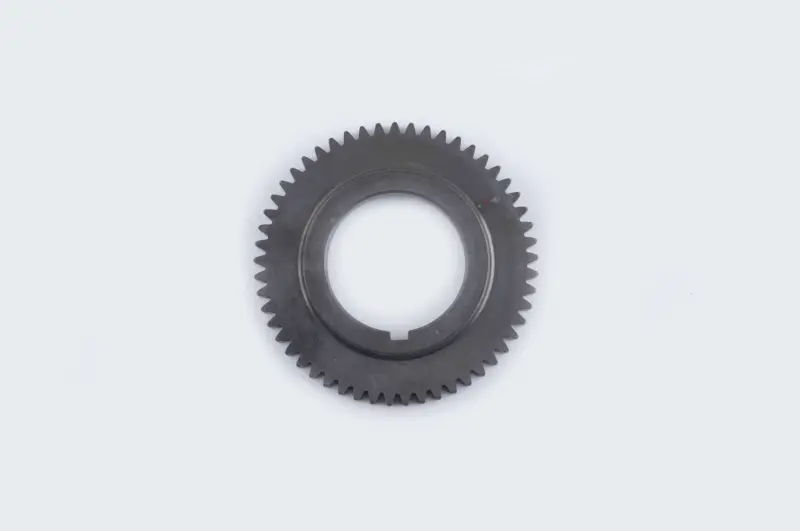

Шестерня коленвала узкая Z-53 для двигателя 186F 9 л.с. DIGGER

Узкая шестерня коленвала DIGGER для двигателя 186F

Шестерня предназначена для ремонта механизма газораспределения одноцилиндрового дизельного двигателя 186F мощностью 9 л.с. Она устанавливается на коленчатый вал, передает вращение на шестерню распределительного вала и участвует в согласовании движения поршня с открытием и закрытием клапанов. Деталь применяется в двигателях с воздушным охлаждением, которыми оснащают мотоблоки, генераторные установки и другую технику на базе 186F.

Это узкое исполнение Z-53 с 53 зубьями. Наружный диаметр составляет 83 мм, посадочный диаметр — 40 мм, ширина — 10 мм. Внутреннее отверстие имеет паз под шпонку, а наружная часть выполнена в виде прямозубого венца. Такое сочетание параметров отличает деталь от широкой шестерни 186F и от похожих вариантов для двигателей 178F, 188F и других серий. При подборе недостаточно ориентироваться только на мощность техники: обозначение двигателя и геометрия снятой шестерни должны совпадать.

Что проверить при выборе

Шестерню следует подбирать по параметрам самой детали и модификации установленного двигателя. На разной технике могут использоваться внешне похожие дизельные моторы, поэтому название мотоблока или генератора не заменяет проверку типоразмера.

• Модель двигателя: деталь рассчитана на дизельный двигатель 186F мощностью 9 л.с. с воздушным охлаждением.
• Исполнение: требуется именно узкая шестерня шириной 10 мм; широкая версия 186F не является прямой заменой.
• Зубчатый венец: количество зубьев — 53, наружный диаметр — 83 мм. Следует сравнить число зубьев и общий диаметр со снятой деталью.
• Посадка на вал: диаметр центрального отверстия составляет 40 мм. Дополнительно нужно сопоставить форму и расположение шпоночного паза.
• Ответная шестерня: ее зубья должны быть целыми, без сколов, выраженной ступеньки и неравномерной выработки, иначе новая деталь будет работать в поврежденной зубчатой паре.

Когда требуется замена

Поводом для разборки механизма служат сколы зубьев, заметная выработка боковых поверхностей, повреждение шпоночного паза либо нарушение плотной посадки на коленчатом валу. Износ зубчатого зацепления может сопровождаться посторонним механическим шумом и увеличенным люфтом. Причину неисправности определяют после осмотра обеих шестерен, посадочного места, шпонки и соседних деталей, поскольку установка одной новой шестерни не устраняет повреждения ответной стороны.

Перед монтажом очищают место установки и проверяют состояние коленчатого вала, шпонки и зубьев сопряженной шестерни. Деталь должна садиться без перекоса, а паз — точно соответствовать шпонке. Фазы газораспределения выставляют по предусмотренным изготовителем двигателя контрольным меткам и сервисной процедуре. Произвольное положение зубчатой пары недопустимо: правильное взаимное положение коленчатого и распределительного валов необходимо для согласованной работы клапанов и поршня.

После сборки механизм сначала аккуратно проворачивают вручную, контролируя свободный ход, отсутствие закусывания и ненормального люфта. Затем устанавливают снятые крышки и остальные детали в порядке, предусмотренном для двигателя 186F. Если посадочное место разбито, шпонка деформирована или ответная шестерня имеет значительную выработку, эти неисправности устраняют до запуска двигателя.

Узкая шестерня DIGGER подходит для ремонта двигателя 186F только при совпадении всех основных признаков: 53 зуба, наружный диаметр 83 мм, посадка 40 мм и ширина 10 мм. Проверка этих параметров перед установкой помогает исключить путаницу с широкой версией и деталями для других серий двигателей.
