Ведущая шестерня 1-й и задней передачи КПП 180N/195N, 6 шлицов, Z-17 DIGGER

Ведущая шестерня 1-й и задней передачи КПП DIGGER

Деталь предназначена для ремонта коробки передач мотоблоков, в которых применяется шестерня конфигурации 180N/195N с посадкой на 6 шлицов и зубчатым венцом Z-17. Она участвует в передаче крутящего момента при работе первой передачи и заднего хода. Такой режим особенно важен для мотоблока: первая передача используется при движении с небольшой скоростью и выполнении тяговых операций, а задний ход позволяет маневрировать на ограниченном участке.

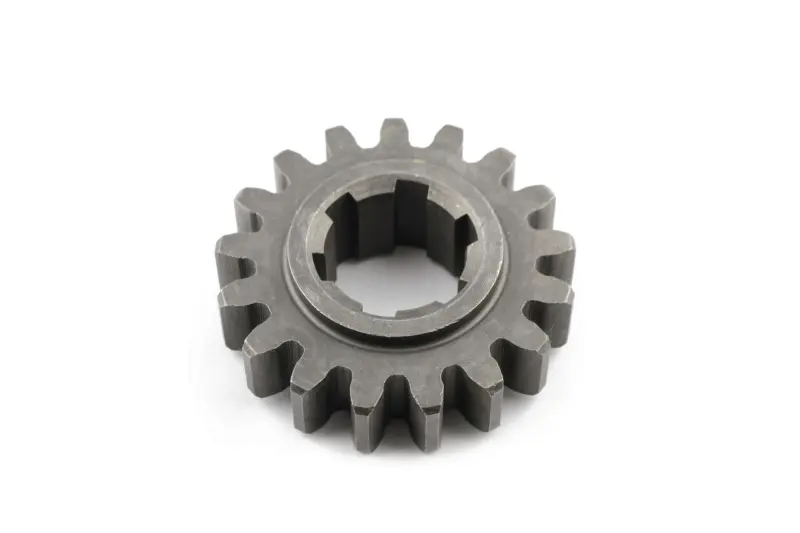

Шестерня имеет 17 наружных зубьев и центральное отверстие с шестью внутренними шлицами. Шлицевое соединение устанавливает деталь на соответствующий вал и передает вращение без свободного проворачивания относительно него. Перед покупкой необходимо проверить не только обозначения 180N или 195N, но и исполнение самой коробки: в разных модификациях техники могут применяться детали с иным числом зубьев, другой шлицевой посадкой, шириной венца или расположением рабочих поверхностей.

Что учитывать при подборе

• Назначение: ведущая шестерня первой передачи и заднего хода, а не внешне похожая шестерня другой ступени КПП.
• Количество зубьев: Z-17. Этот параметр должен совпадать с демонтированной деталью и соответствующей парой внутри коробки.
• Посадка на вал: 6 внутренних шлицов. Следует проверить их количество, форму и сопряжение с валом.
• Исполнение КПП: применяемость заявлена для конфигураций 180N/195N, обычно относимых к мотоблокам класса 9/12 Hp. Одного обозначения двигателя недостаточно для окончательного выбора.
• Геометрия: перед установкой сравнивают наружный диаметр, ширину зубчатого венца, общую толщину, ступенчатый профиль и положение посадочной части со старой шестерней.

Когда требуется замена

Проверка шестерни необходима при сколах или выраженной выработке зубьев, повреждении внутренних шлицов, заметном люфте на валу, постороннем шуме коробки и самопроизвольном выключении передачи. Эти признаки не всегда связаны только с одной деталью, поэтому при разборке осматривают сопряженную шестерню, вал, подшипники, фиксаторы и детали механизма переключения. Установка новой шестерни в пару с сильно изношенным зубчатым венцом может привести к неправильному контакту зубьев и ускоренному повторному износу.

До сборки следует убедиться, что шлицы вала не смяты, посадка не имеет чрезмерного зазора, а зубья сопряженной детали сохраняют правильный профиль. Шестерня должна перемещаться и располагаться в коробке так, как предусмотрено конструкцией конкретной модификации, без перекоса и контакта с соседними деталями. При сборке применяют предусмотренные производителем КПП шайбы, фиксаторы и регулировочные детали; их расположение удобно зафиксировать еще во время разборки.

Практические рекомендации по установке

• Очистите внутреннюю часть корпуса от металлических частиц и продуктов износа.
• Не устанавливайте шестерню ударами по зубчатому венцу: усилие при посадке должно передаваться без повреждения зубьев и шлицов.
• После сборки вручную проверьте свободное вращение механизма и корректность включения первой и задней передачи.
• Заправьте коробку подходящим трансмиссионным маслом в объеме, установленном для конкретной модели мотоблока.

Эта шестерня подходит для ремонта только при совпадении назначения, 17 зубьев, шестишлицевой посадки и остальных контрольных размеров. Тщательное сравнение со снятой деталью помогает исключить ошибку между близкими по виду шестернями первой, задней, пониженной и других передач.
