Комплект шестерён ГРМ для мотоцикла Урал

Комплект шестерён ГРМ для мотоцикла Урал

Комплект предназначен для ремонта шестерёнчатого привода газораспределительного механизма двигателя мотоцикла Урал. В него входят две сопряжённые детали: малая ведущая шестерня коленчатого вала и большая ведомая шестерня распределительного вала. Через их зубчатое зацепление вращение передаётся от коленвала к распредвалу, благодаря чему движение клапанного механизма согласуется с положением поршней. Правильная работа этой пары напрямую зависит от состояния зубьев, посадок и точности взаимного положения деталей.

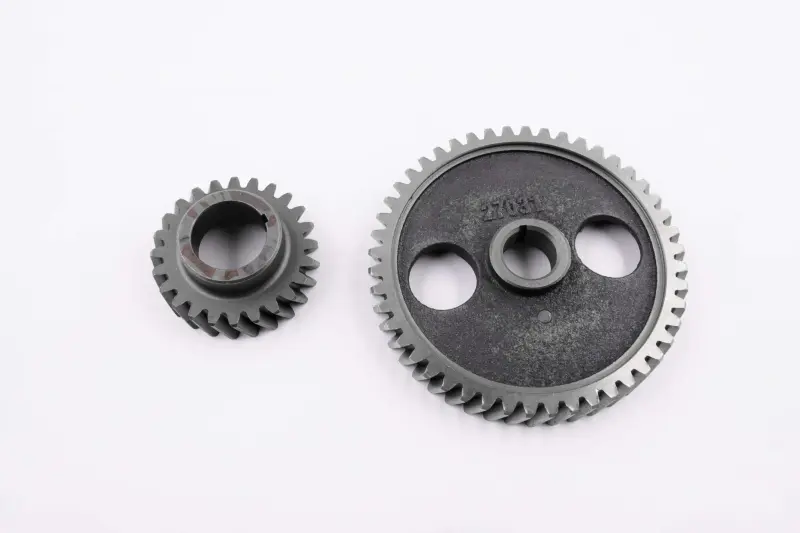

Шестерни имеют косозубые венцы, центральные посадочные отверстия и шпоночные пазы. Большая шестерня выполнена с двумя круглыми технологическими отверстиями и выступающей центральной ступицей, малая — со ступенчатой центральной частью. Такая конфигурация соответствует назначению каждой детали в приводе. Комплектная замена позволяет установить новую пару вместо совместно работавших изношенных шестерён и не смешивать детали с разной степенью выработки.

Когда требуется замена

Поводом для проверки привода служат частый металлический стук или выраженный шум со стороны передней части прогретого двигателя, увеличение люфта в зацеплении, повреждение кромок либо зубьев. Изношенная пара может работать с увеличенным боковым зазором, из-за чего появляются удары между зубьями и нарушается точность передачи вращения. При разборке также оценивают торцевое биение, состояние посадочных поверхностей валов, шпонок и пазов. Установка новых шестерён не устранит дефект изношенного вала, разбитой шпонки или повреждённого посадочного места, поэтому сопряжённые детали проверяют до сборки.

Что сравнить перед заказом

• Модель и исполнение двигателя. Обозначения Урал недостаточно для выбора без проверки конкретной модификации силового агрегата.
• Количество и профиль зубьев. Венцы новой и снятой пары должны соответствовать друг другу по геометрии и направлению зубьев.
• Посадочные отверстия. Сверяют их диаметр, форму, расположение шпоночных пазов и посадку на соответствующие валы.
• Ширина венцов и положение ступиц. Эти параметры влияют на расположение шестерён относительно друг друга и соседних деталей.
• Конструкция большой шестерни. Следует сопоставить центральную часть, два отверстия в диске и общую форму со снятой деталью.

Мотоциклы Урал выпускались в разных модификациях, поэтому название семейства не заменяет сопоставление снятого комплекта. До покупки удобно измерить обе старые шестерни и зафиксировать число зубьев, ширину венцов, размеры посадок и положение пазов. Если двигатель ранее ремонтировался, ориентироваться нужно на фактически установленный привод и техническую документацию именно к этой версии двигателя.

Установка и контроль после сборки

При монтаже обе шестерни устанавливают как одну пару. Фазы газораспределения выставляют совмещением предусмотренных меток ведущей и ведомой шестерён. Ошибка даже на один зуб изменяет взаимное положение коленчатого и распределительного валов, поэтому перед окончательной сборкой совпадение меток проверяют повторно. Шпонки должны сидеть без повреждений и заметного люфта, а шестерни — занимать штатное положение на валах без перекоса.

После запрессовки или установки контролируют боковой зазор в зацеплении и торцевое биение по требованиям руководства для конкретного двигателя. Пара должна проворачиваться плавно, без закусывания, чрезмерной свободы и контакта с крышкой либо соседними деталями. Одновременно проверяют крепёж, стопорные детали и чистоту зоны привода. Такой порядок помогает отличить неисправность самих шестерён от износа посадок и выполнить ремонт без повторной разборки передней части двигателя.

Комплект подходит для восстановления штатного шестерёнчатого привода ГРМ мотоцикла Урал при подтверждённом совпадении геометрии и посадок. Для точного выбора сравните обе детали со снятой парой, а установку и проверку зацепления выполняйте по ремонтным данным вашей модификации двигателя.
