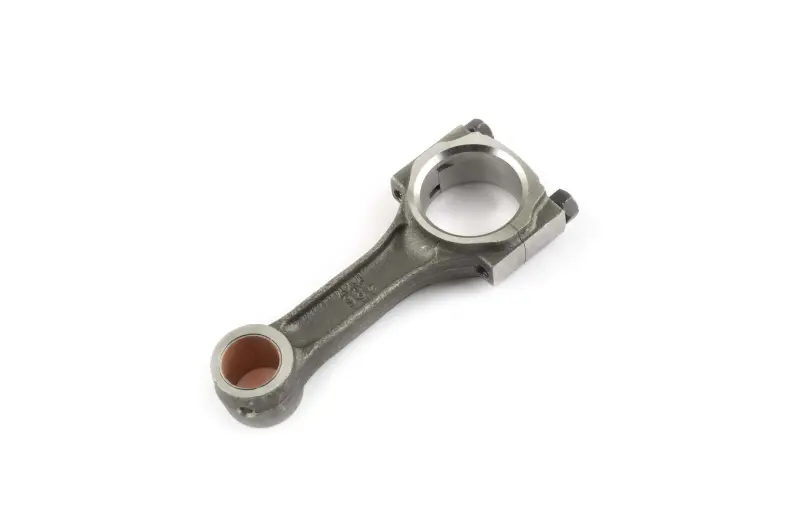

Шатун двигателя 186F 9 л.с. 43,5/22,5 мм, L-150 DIGGER

Шатун DIGGER для двигателя 186F 9 л.с.

Шатун предназначен для ремонта одноцилиндрового четырехтактного дизельного двигателя 186F с воздушным охлаждением, применяемого на мотоблоках и культиваторах. Деталь соединяет поршень с коленчатым валом: малая головка работает с поршневым пальцем, а разъемная большая головка охватывает шатунную шейку коленвала. Во время работы двигателя шатун передает усилие от поршня и участвует в преобразовании его возвратно-поступательного движения во вращение коленчатого вала.

Конструкция и основные параметры

Модель имеет традиционную для двигателя 186F компоновку с цельным стержнем, малой головкой с установленной втулкой и разъемной большой головкой со съемной крышкой. Такая конструкция позволяет установить деталь на шатунную шейку коленвала при сборке кривошипно-шатунного механизма. Посадочные поверхности и геометрия обеих головок непосредственно влияют на правильное сопряжение с пальцем, вкладышами и коленвалом, поэтому при подборе следует учитывать не только обозначение двигателя, но и заявленные размеры.

• Совместимость: двигатель 186F мощностью 9 л.с.
• Тип двигателя: одноцилиндровый четырехтактный дизель с воздушным охлаждением.
• Диаметр большой головки: 43,5 мм.
• Диаметр малой головки: 22,5 мм.
• Параметр длины L: 150 мм.
• Назначение техники: мотоблоки и культиваторы с соответствующей модификацией двигателя.
• Бренд: DIGGER.

Как правильно подобрать шатун

Обозначение 186F является основным, но не единственным критерием совместимости. Для двигателей одной серии могут встречаться детали с отличающимися диаметрами головок, длиной, исполнением крышки и посадочными параметрами. Перед покупкой необходимо сопоставить размеры демонтированного шатуна со значениями 43,5 мм, 22,5 мм и L-150 мм, а также проверить форму большой головки, расположение крышки и конфигурацию крепления. Если двигатель ранее ремонтировался, отдельно учитывают фактическое состояние шатунной шейки коленвала и размер применяемых вкладышей.

Диаметр 22,5 мм относится к посадочному отверстию малой головки, работающему в паре с поршневым пальцем. Значение 43,5 мм характеризует большую головку. Параметр L-150 следует сравнивать с аналогичным размером старой детали, не заменяя его приблизительным измерением между случайно выбранными точками. Наиболее надежный подбор дает одновременное совпадение модели двигателя, всех трех размерных обозначений и конструктивного исполнения.

Когда требуется замена

Поводом для разборки и проверки шатуна служат стук в нижней или верхней части поршневой группы, обнаруженный люфт в соединении с пальцем либо коленвалом, задиры на сопрягаемых поверхностях, перегрев, нарушение смазки или деформация стержня. Эксплуатация детали с изношенными посадочными местами увеличивает зазор и ударные нагрузки на сопряженные компоненты двигателя. При дефектовке проверяют не только сам шатун, но также поршневой палец, коленчатый вал, вкладыши, втулку и состояние крепежных деталей.

Рекомендации по установке

Монтаж выполняют при разобранном двигателе после очистки внутренних деталей и проверки сопрягаемых поверхностей. Шатун устанавливают в предусмотренном для двигателя положении, сохраняя правильную ориентацию крышки большой головки. Крышку нельзя переставлять другой стороной или использовать как деталь от другого шатуна. Перед окончательной сборкой проверяют свободное движение соединений без закусывания, рабочие зазоры и поступление смазки согласно сервисным данным конкретного двигателя 186F. Резьбовой крепеж затягивают установленным изготовителем двигателя моментом.

Шатун DIGGER с размерами 43,5/22,5 мм и L-150 подходит для планового восстановления совместимого двигателя 186F и ремонта после выявления износа или повреждения штатной детали. Точная проверка модификации двигателя и геометрии демонтированного шатуна до сборки помогает избежать несовпадения посадок и повторной разборки силового агрегата.
