Шатун ИЖ Планета ROCKET mod.1 с втулкой, сепаратором, пальцем и шайбами

Шатун ИЖ Планета ROCKET mod.1

Комплект предназначен для ремонта кривошипно-шатунного механизма двухтактного двигателя мотоцикла ИЖ Планета объемом 350 см³. Шатун связывает поршень с коленчатым валом: верхняя головка работает с поршневым пальцем, а нижняя соединяется с кривошипным пальцем коленвала через роликовый подшипник. При движении поршня деталь передает усилие на коленчатый вал и постоянно воспринимает переменные нагрузки, поэтому состояние обеих головок, посадок и подшипника напрямую влияет на плавность вращения механизма.

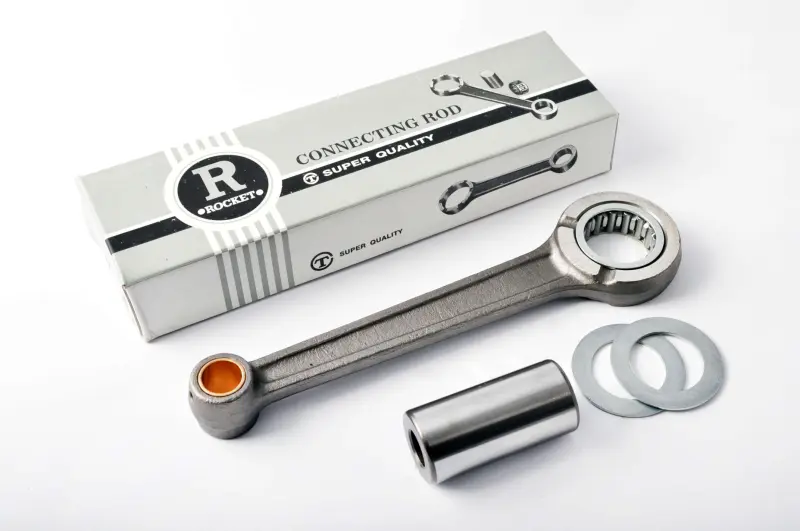

Версия ROCKET mod.1 предлагается не как одиночный шатун, а с деталями, необходимыми для восстановления его соединений. В состав входят втулка верхней головки, нижний сепаратор, палец нижней головки и две разделительные шайбы. Такой набор позволяет одновременно заменить основные сопряженные детали, не оставляя в отремонтированном соединении старый сепаратор или изношенный палец. Втулка образует посадку для поршневого пальца, сепаратор удерживает ролики подшипника нижней головки, а шайбы располагаются по сторонам шатуна между ним и щеками коленвала.

Когда требуется замена шатуна

Поводом для ремонта могут быть заметный радиальный люфт нижней головки, стук со стороны кривошипного механизма, повреждение втулки, следы перегрева, задиры на сопряженных поверхностях или деформация стержня. Увеличенный осевой зазор также требует диагностики: шатун не должен задевать щеки коленчатого вала. Оценивать состояние детали лучше после разборки двигателя и очистки соединений, поскольку похожий шум способен возникать и при износе поршневого пальца, поршня либо коренных подшипников.

Что входит в набор

• Шатун — передает возвратно-поступательное движение поршня коленчатому валу.
• Втулка верхней головки — предназначена для сопряжения шатуна с поршневым пальцем.
• Нижний сепаратор — удерживает и направляет ролики подшипника на кривошипном пальце.
• Палец нижней головки — соединяет шатун со щеками сборного коленчатого вала.
• Две шайбы — устанавливаются с обеих сторон нижней головки.

Подбор перед ремонтом

Товар рассчитан на применение в двигателе ИЖ Планета, однако перед установкой необходимо определить точную модификацию двигателя и сопоставить новую деталь со снятым шатуном. Проверяют межосевое расстояние головок, диаметры и ширину посадочных мест, размер поршневого пальца, параметры кривошипного пальца, ширину нижней головки и толщину боковых шайб. Отдельного внимания требуют ранее ремонтировавшиеся коленвалы: в них могли использоваться детали другого исполнения или посадки, обработанные под нестандартный размер. Обозначение mod.1 также следует учитывать при сравнении с имеющимся комплектом.

Особенности установки

Замена связана с распрессовкой сборного коленчатого вала, установкой пальца, сепаратора, шайб и последующей точной центровкой щек. После сборки проверяют радиальный и осевой зазоры нижней головки, свободное вращение подшипника, боковое положение шатуна и биение полуосей коленвала. Стержень должен двигаться без заеданий и не касаться щек. Втулку верхней головки после монтажа подгоняют под фактический поршневой палец с соблюдением требуемого посадочного зазора.

Для такой операции необходимы пресс, измерительный инструмент и опыт восстановления коленчатых валов. Правильная центровка особенно важна: перекос после запрессовки вызывает вибрацию, ускоряет износ подшипников и нарушает движение поршня в цилиндре. Комплект подходит для капитального ремонта двигателя, когда требуется обновить шатунное соединение и собрать коленвал с согласованными между собой деталями.
