Деталь предназначена для фиксации передней ведущей звезды на выходном валу мопеда Delta. Она устанавливается с наружной стороны звезды и удерживает ее от осевого смещения во время работы привода. Такая схема крепления применяется в цепной передаче: звезда передает вращение на цепь, а стопорная шайба сохраняет ее заданное положение на посадочной части вала.

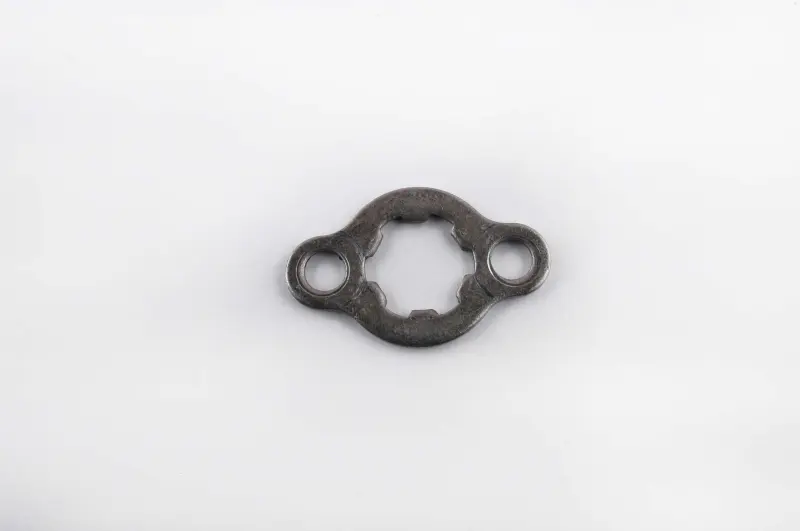

Шайба выполнена в форме плоской фигурной пластины. В центре расположен профилированный проем, а по бокам — два круглых крепежных отверстия. Центральная часть взаимодействует с посадочным профилем вала, после чего пластину поворачивают до совмещения боковых отверстий с отверстиями ведущей звезды. Установленные крепления не позволяют пластине самостоятельно провернуться в положение снятия. Благодаря этому звезда остается зафиксированной без применения отдельной прижимной гайки в конструкциях, рассчитанных именно на пластину такого типа.

Что проверить при выборе

Обозначения Delta в названии недостаточно для подбора без осмотра установленной детали: на мопедах одной группы могут встречаться разные варианты валов, звезд и способов фиксации. Перед заказом снимите защитную крышку ведущей звезды и сравните новую шайбу со старой. Определяющими признаками являются форма и размер центрального проема, количество его выступов и выемок, расстояние между двумя крепежными отверстиями, их диаметр, наружный контур и толщина пластины.

• Назначение: фиксация передней ведущей звезды на валу цепного привода.
• Конструкция: фигурный центральный проем и два боковых отверстия для крепления к звезде.
• Применение: мопеды Delta с соответствующей конструкцией посадки и двухточечной фиксацией звезды.
• Расположение: с наружной стороны передней звезды, под ее защитной крышкой.

Когда требуется замена

Пластину необходимо заменить, если центральный проем выработан, его грани деформированы, отверстия стали овальными, появились трещины либо деталь неплотно удерживает звезду. Продолжать эксплуатацию с поврежденным фиксатором не следует: возникающий осевой люфт изменяет положение звезды относительно цепи и увеличивает нагрузку на посадочные поверхности. Состояние шайбы удобно проверять при обслуживании цепной передачи, снятии крышки или замене передней звезды.

Установка и контроль

Перед монтажом очистите посадочное место и осмотрите профиль вала, ведущую звезду и крепеж. Звезда должна находиться в предусмотренном для нее положении, а шайба — полностью садиться на профиль без перекоса. После установки пластину поворачивают до точного совмещения обоих отверстий со звездой и фиксируют штатными креплениями. Момент затяжки выбирают по руководству конкретной модели мопеда; произвольная замена крепежа или увеличение усилия затяжки может повредить резьбу.

После сборки убедитесь, что шайба прилегает ровно, оба крепления установлены, а звезда не имеет недопустимого осевого перемещения. Затем проверьте положение и натяжение цепи и установите защитную крышку. Точное совпадение геометрии старой и новой деталей — главный критерий правильного выбора этой стопорной шайбы для Delta.
