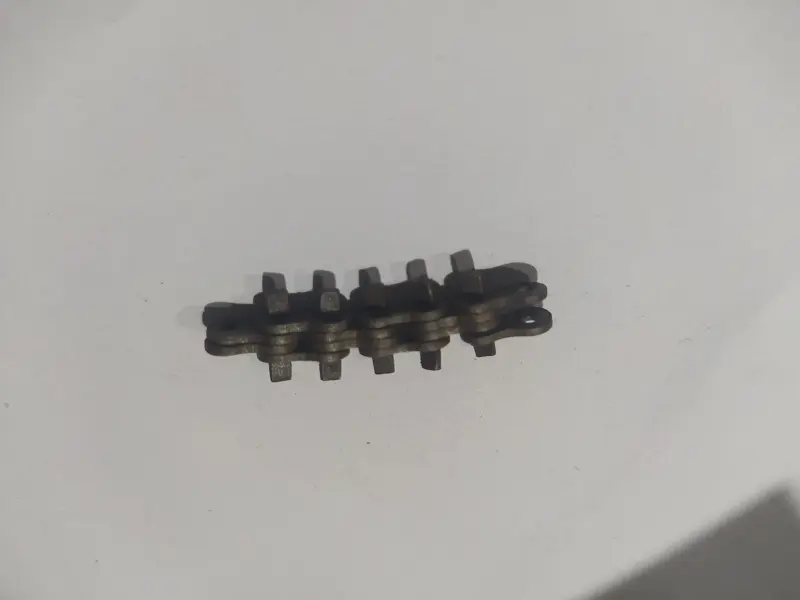

Цепочка ручки газа МТ, Днепр

Цепочка ручки газа МТ, Днепр

Компактная деталь механического привода ручки газа мотоциклов МТ и Днепр. Она устанавливается внутри ручки цепочного типа и участвует в передаче движения от поворотной трубы к ползуну тросового привода. При вращении ручки звенья перемещаются в предусмотренном для них канале, воздействуют на ползун и позволяют управлять положением дросселя через тросы. Такая схема применяется в штатной конструкции старого образца, где цепочка является отдельной обслуживаемой деталью.

Позиция предназначена для ремонта существующей ручки, если ее корпус, труба и остальные детали пригодны для дальнейшей эксплуатации. Замена одной цепочки позволяет сохранить установленную конструкцию без приобретения ручки в сборе. Это особенно удобно при повреждении звеньев, соединительных участков или выступающих пальцев, а также при заедании привода из-за деформации старой детали. После ремонта ручка должна поворачиваться плавно, без закусывания и рывков.

Конструкция и назначение

Цепочка состоит из нескольких подвижно соединенных звеньев. Сочлененная форма дает ей возможность изменять положение при движении по внутреннему каналу ручки и одновременно передавать усилие на сопряженные детали. По краям предусмотрены участки для взаимодействия с механизмом ручки. Изделие поставляется как отдельная деталь: корпус ручки, поворотная труба, ползун, крышка и тросы к нему не относятся.

В исправном приводе все звенья должны свободно складываться относительно друг друга. Погнутый участок, поврежденный палец или тугой шарнир нарушает движение внутри корпуса. Это может проявляться увеличенным свободным ходом, неравномерным поворотом, неполным перемещением ползуна либо заеданием ручки. Перед заменой полезно осмотреть и остальные части механизма: износ одной детали не исключает загрязнения канала, повреждения ползуна или проблем с тросовым приводом.

Как правильно подобрать

• Тип ручки: деталь рассчитана на механическую ручку газа с цепочкой, применяемую на мотоциклах МТ и Днепр. Для роликовых, барабанных и современных короткоходных конструкций нужен другой вариант.
• Геометрия: сравните длину, количество и расположение звеньев, форму крайних участков и положение выступающих пальцев со снятой исправной по форме деталью.
• Сопряжение: проверьте, соответствует ли цепочка каналу корпуса и месту соединения с ползуном. Она должна укладываться без принудительного изгиба и перекоса.
• Состояние ручки: до заказа убедитесь, что корпус, крышка, труба и ползун сохранены. При значительном износе нескольких деталей практичнее рассмотреть ручку в сборе.

Установка и проверка

Для монтажа корпус ручки разбирают, удаляют старую цепочку и очищают внутренний канал от загрязнений и остатков старой смазки. Новую деталь размещают в том же направлении, соединяя ее с предусмотренными точками механизма. Звенья не должны быть перекручены, зажаты крышкой или выходить из направляющего канала. Крепеж затягивают так, чтобы корпус был собран надежно, но движение поворотной трубы оставалось свободным.

До запуска двигателя несколько раз поверните и отпустите ручку по всему диапазону. Проверьте равномерность хода, отсутствие заеданий и нормальное возвращение механизма. Затем проконтролируйте регулировку тросов и свободный ход согласно требованиям конкретной модификации мотоцикла. Такой порядок помогает оценить работу всей системы управления газом, а не только новой цепочки.

При подборе ориентируйтесь прежде всего на устройство установленной ручки и форму демонтированной детали. Обозначение МТ или Днепр указывает область применения, однако на мотоциклах после ремонта могли быть установлены ручки другого типа. Сверка конструкции до монтажа позволит выбрать подходящую цепочку и восстановить штатную работу механического привода.
