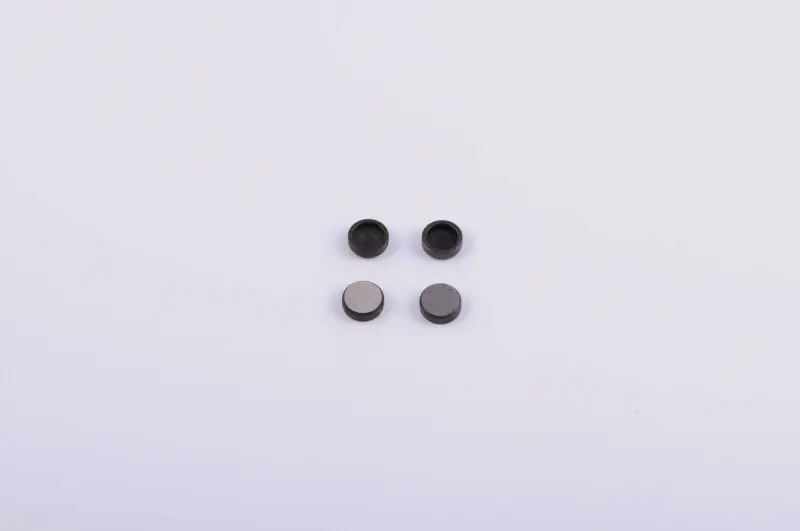

Тарелочки клапанов МТ Днепр, комплект 4 шт.

Тарелочки клапанов для мотоцикла МТ Днепр

Комплект из четырех тарелочек предназначен для обслуживания клапанного механизма четырехтактного двигателя мотоцикла МТ Днепр объемом 650 см³. Эти небольшие чашеобразные детали устанавливаются на верхние торцы стержней клапанов в головках цилиндров. Они образуют промежуточную контактную поверхность между клапанами и деталями привода, воспринимающими движение коромысел. Комплект подходит для ремонта, при котором требуется заменить тарелочки сразу на всех четырех клапанах двигателя.

Назначение в клапанном механизме

В двигателе МТ Днепр стержни клапанов перемещаются в направляющих втулках, а привод осуществляется через коромысла. Тарелочка надевается на торец стержня и принимает контакт со стороны механизма привода клапана. Благодаря этому непосредственный контакт приходится не на сам торец стержня, а на отдельную деталь, которую можно заменить при обслуживании головки цилиндра. Такая схема помогает сохранить корректное сопряжение деталей клапанного привода и предусмотренную геометрию зоны контакта.

Тарелочки относятся именно к клапанному механизму головки цилиндра. Они не являются клапанами, пружинами, сухарями или верхними тарелками клапанных пружин. Это важно учитывать при заказе: одинаковое бытовое название иногда применяют к разным деталям газораспределительного механизма. В данном комплекте находятся четыре небольшие чашеобразные тарелочки, устанавливаемые на торцы клапанных стержней.

Когда комплект требуется при ремонте

Состояние тарелочек проверяют при разборке и обслуживании клапанного механизма, регулировке зазоров, ремонте головок цилиндров или замене клапанов. Основанием для замены служат выраженная выработка на контактной поверхности, деформация, трещины, сколы, повреждение посадочной части либо заметная разница в состоянии деталей одного комплекта. Изношенная или неправильно установленная тарелочка может изменить фактический зазор в приводе клапана и создать неправильный контакт с коромыслом.

Комплектация из четырех штук соответствует числу клапанов двухцилиндрового двигателя МТ Днепр и позволяет обслужить обе головки цилиндров одним набором. При общем ремонте клапанного механизма установка комплекта помогает избежать сочетания деталей с различной степенью износа. Остальные сопряженные компоненты — торцы стержней, коромысла, регулировочные винты, направляющие и клапаны — необходимо осматривать отдельно.

Что проверить перед установкой

• Модель двигателя. Комплект рассчитан на четырехтактный двигатель Днепр МТ объемом 650 см³. Для другой модификации подбор выполняют по конструкции клапанного привода.
• Тип детали. Сравните чашеобразную форму, внешний профиль и посадочную часть со снятыми тарелочками. Не путайте их с деталями фиксации клапанных пружин.
• Посадку на стержне. Каждая тарелочка должна полностью садиться на верхний торец соответствующего клапана без перекоса и заметного качания.
• Состояние сопряжений. До сборки проверьте контактные поверхности коромысел и регулировочных винтов: повреждение соседней детали способно ускорить появление новой выработки.

Установка и последующая проверка

Монтаж выполняют при открытом клапанном механизме в соответствии с порядком обслуживания двигателя МТ Днепр. Посадочные места очищают от загрязнений и продуктов износа, после чего тарелочки устанавливают чашеобразной стороной на торцы стержней клапанов. Перед закрытием головок следует убедиться, что все четыре детали стоят ровно и остаются на своих местах при перемещении коромысел.

После сборки обязательно регулируют тепловые зазоры клапанов по руководству конкретной модификации двигателя. Старое значение зазора нельзя считать автоматически сохраненным, поскольку состояние и высота контактных деталей влияют на настройку привода. После регулировки механизм проворачивают вручную и проверяют свободное движение клапанов, устойчивое положение тарелочек и отсутствие перекоса. Такой контроль особенно важен после комплексного ремонта головок цилиндров.
