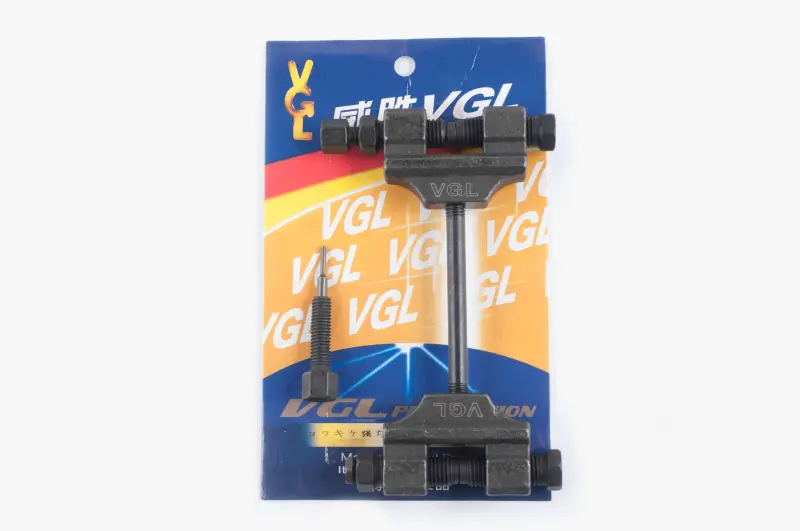

Универсальный съемник-выжимка цепи ГРМ

Универсальный съемник-выжимка цепи ГРМ

Ручной инструмент предназначен для разъединения цепи газораспределительного механизма путем контролируемого выдавливания соединительного пальца. Он пригодится при разборке привода ГРМ, замене цепи, подготовке новой цепи нужной длины и других ремонтных операциях, для которых требуется аккуратно раскрыть звено без ударов молотком и случайного повреждения соседних пластин.

Основа инструмента — скобообразный корпус с резьбовым прижимным механизмом. Звено размещается между опорной и нажимной сторонами корпуса, после чего выжимной стержень направляется по центру пальца. Вращение винта создает поступательное усилие и позволяет постепенно вытолкнуть палец из пластин. Такая схема помогает контролировать процесс, однако результат напрямую зависит от правильного подбора наконечника, точного совмещения деталей и состояния самой цепи.

Что проверить перед выбором

• Тип цепи. Инструмент заявлен для цепей ГРМ. Если планируется работа с приводной мотоциклетной или другой роликовой цепью, ее формат и допустимый способ разъединения необходимо проверить отдельно.
• Диаметр пальца. Выжимной стержень должен быть уже соединительного пальца и свободно проходить между краями отверстия. Слишком толстый наконечник может упереться в пластину, а слишком тонкий — получить боковую нагрузку.
• Ширина звена. Цепь должна помещаться в рабочий проем корпуса без перекоса. Одновременно опорная часть должна удерживать пластину и оставлять выход для выдавливаемого пальца.
• Форма заклепки. У некоторых цепей перед выдавливанием требуется снять выступающую головку пальца. Попытка продавить такую заклепку без подготовки резко увеличивает нагрузку на наконечник и резьбу.
• Доступ к месту ремонта. До начала работы убедитесь, что корпус можно установить соосно со звеном и свободно вращать рукоятку. В тесном пространстве цепь иногда удобнее предварительно вывести в предусмотренное производителем положение.

Обозначение «универсальный» указывает на инструмент общего назначения, а не на безусловную совместимость с любой цепью. Для уверенного подбора сравните с обслуживаемой цепью диаметр пальца, ширину звена, расстояние между пластинами и доступный проем съемника. Если для конкретного двигателя предусмотрена специальная оснастка или определенный способ раскрытия цепи, следует придерживаться требований руководства по ремонту.

Порядок аккуратной работы

Перед установкой очистите выбранное звено, осмотрите резьбу, корпус и выжимной стержень. Наконечник не должен быть погнут, расклепан или затуплен. Полностью отведите его назад, разместите звено на опоре и совместите ось стержня с центром пальца. Сначала подведите винт без значительного усилия и еще раз проверьте положение с двух сторон. Нажим увеличивайте плавно, без рывков и ударной нагрузки.

Если винт резко остановился, цепь сместилась или стержень начал отклоняться в сторону, работу нужно прекратить и заново выставить звено. Продолжение с перекосом способно повредить наконечник, резьбу и пластину цепи. При обслуживании цепи ГРМ следует закрыть открытые полости двигателя, чтобы вытолкнутый палец или мелкие детали не попали внутрь.

После разъединения проверьте состояние звена и уберите инструмент из зоны ремонта до дальнейшей сборки. Для обратного соединения цепи может потребоваться отдельная операция запрессовки или расклепывания с оснасткой, соответствующей типу замка. Размер установленной цепи, ширину соединенного звена и форму окончательно обработанных пальцев контролируют по требованиям изготовителя техники и цепи. Этот съемник выбирают именно для операции разъединения; он не заменяет приспособления для натяжения цепи, фиксации валов или демонтажа звездочек.
