Универсальный съемник ротора генератора MOZBA

Универсальный съемник ротора генератора MOZBA

Инструмент предназначен для демонтажа ротора генератора, закрепленного на валу двигателя. Он пригодится при обслуживании магнето, получении доступа к статору, проверке деталей генератора и выполнении других ремонтных операций, для которых ротор необходимо аккуратно снять с посадочного места. Вместо захвата детали снаружи съемник соединяется с предусмотренными на роторе резьбовыми отверстиями и создает направленное усилие центральным винтом.

Как устроен и работает съемник

Основой конструкции служит круглая пластина с центральной резьбовой опорой и четырьмя продолговатыми пазами. Пазы позволяют менять расположение крепежных болтов относительно центра и подстраивать инструмент под разные схемы отверстий. Для снятия ротора пластину соединяют с ним тремя болтами, а центральный нажимной винт располагают соосно с концом вала. При постепенном вращении винт упирается в вал, пластина передает тяговое усилие через крепеж, и ротор выходит с посадки без бокового захвата.

Универсальное исполнение означает возможность регулировки положения крепежа, но не совместимость со всеми генераторами без проверки. Этот тип инструмента подходит только для роторов с резьбовыми отверстиями, которые можно совместить с пазами пластины. До начала ремонта необходимо сверить расположение и количество отверстий, диаметр и шаг их резьбы, допустимую глубину вворачивания болтов, расстояние от отверстий до центра и наличие свободного места для пластины.

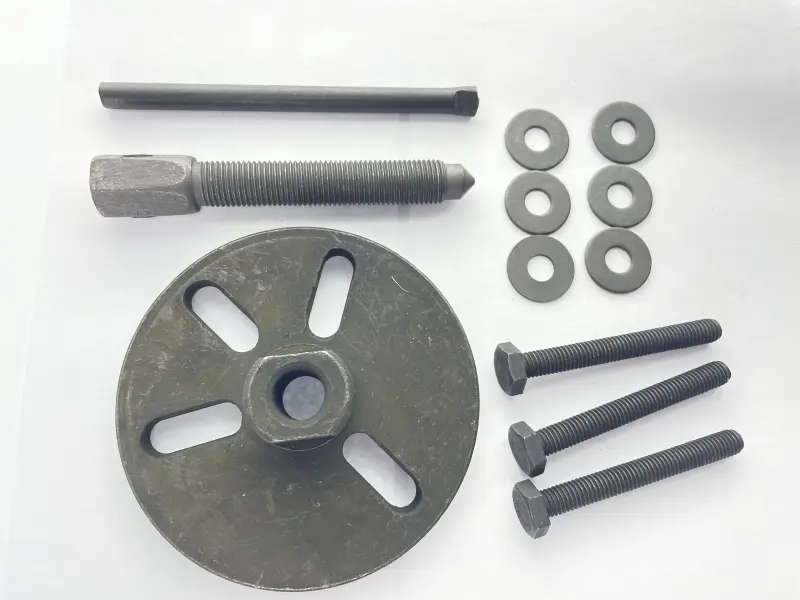

Конструкция набора

• Круглая пластина: принимает тяговое усилие и дает несколько вариантов размещения крепежа благодаря четырем продолговатым пазам.
• Центральный нажимной винт: создает осевое усилие относительно конца вала; заостренный рабочий конец помогает точно установить винт по центру.
• Три крепежных болта: соединяют пластину с резьбовыми отверстиями ротора.
• Шесть плоских шайб: используются вместе с крепежом при сборке съемника.
• Отдельный стержень: входит в состав представленного набора инструмента.

Что проверить перед выбором

Сначала осмотрите сам ротор и убедитесь, что в нем предусмотрены резьбовые отверстия для съемника. Сопоставьте их окружность с рабочим диапазоном пазов пластины: болты должны проходить через пазы без принудительного наклона. Затем проверьте резьбу крепежа. Болт обязан вкручиваться свободно от руки и соответствовать резьбе ротора; применение неподходящего шага может повредить отверстие. Длина также имеет значение: крепеж должен надежно удерживать пластину, но не упираться во внутренние детали за ротором.

Отдельно оцените положение центрального винта. Его ось должна совпадать с осью вала, а рабочий конец — опираться в предусмотренную центральную точку. Если конструкция двигателя требует защитной проставки для торца вала, ее наличие и способ применения определяют по руководству конкретной техники. Не следует использовать случайные детали, которые могут соскользнуть при нагрузке.

Порядок применения

После получения доступа к ротору снимите центральное крепление в порядке, предусмотренном руководством двигателя. Разместите пластину перед ротором, выберите три подходящих паза и наживите болты на одинаковую глубину. Крепеж должен стоять ровно, без перекоса и не доходить до деталей, расположенных за ротором. Подтягивайте болты последовательно, сохраняя пластину параллельной плоскости ротора.

Совместите нажимной винт с центром вала и вращайте его постепенно. Усилие должно передаваться по оси: заметный наклон пластины, смещение винта или неравномерное натяжение болтов требуют остановки и повторной установки инструмента. После освобождения посадки ослабьте винт, удерживайте ротор и снимите крепеж. Перед следующим применением очищайте резьбу винта, болтов и отверстий от загрязнений, а также проверяйте пазы, торец винта и резьбовую опору на замятия.

Съемник MOZBA подойдет для мастерской или самостоятельного обслуживания мототехники, если геометрия крепежных отверстий ротора соответствует регулируемой пластине. Точная проверка резьбы, расстояния между отверстиями и глубины вворачивания болтов — основные условия правильного подбора этого инструмента.
