Съемник магнита генератора (ротора) Delta SHUK

Съемник ротора генератора Delta SHUK

Специальный резьбовой инструмент предназначен для снятия магнита генератора, который также называют ротором или магнето, с коленчатого вала четырехтактных китайских мопедов семейства Delta. Он нужен при ремонте генератора, проверке расположенных за ротором деталей и других операциях, для которых требуется освободить эту часть двигателя. Подходящий съемник создает направленное осевое усилие и позволяет отделить ротор от посадки контролируемым вращением винта.

Как устроен и работает съемник

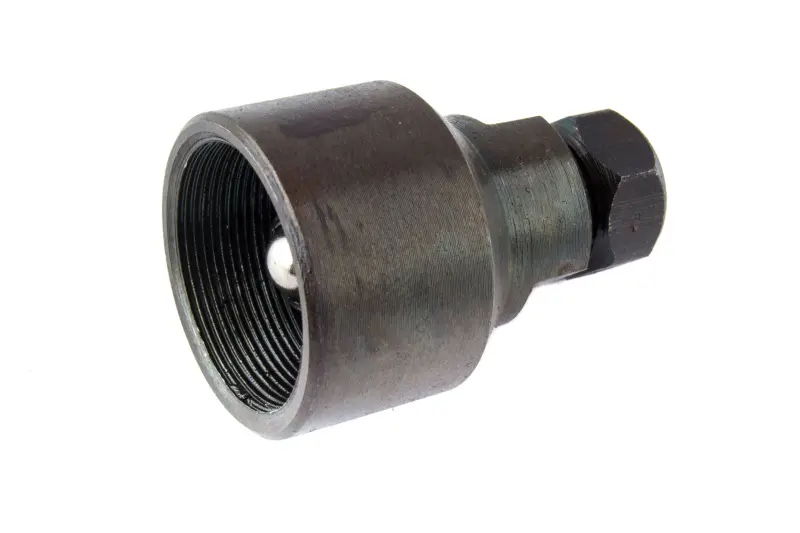

Инструмент состоит из цилиндрического резьбового корпуса и центрального нажимного винта с наружным шестигранником. Корпус вкручивается во внутреннюю резьбу ротора, после чего винт упирается в торец вала. При дальнейшем вращении винта корпус тянет ротор наружу, а усилие действует вдоль оси посадки. Такая схема удобнее попыток поддеть магнит с разных сторон: нагрузка прикладывается в предусмотренной точке, без захватов за наружную кромку.

Внутренний диаметр резьбовой части составляет 27 мм. Корпус имеет внутреннюю резьбу, поэтому этот вариант следует отличать от съемников с наружной резьбой, предназначенных для роторов другой конструкции. На конце нажимной части предусмотрен шарик, участвующий в передаче усилия на торец вала. Наружный шестигранник позволяет вращать винт обычным ручным ключом подходящего размера.

Практические преимущества

• Резьбовая фиксация в роторе удерживает инструмент соосно и помогает прикладывать тяговое усилие без лап, зацепов и давления на наружный край магнита.
• Центральный нажимной винт преобразует вращение ключа в поступательное усилие, поэтому момент отделения ротора можно контролировать в процессе работы.
• Разборная двухчастная конструкция позволяет сначала надежно вкрутить корпус, а затем отдельно затягивать нажимной винт, не проворачивая весь съемник относительно резьбы ротора.

Совместимость и подбор

Съемник заявлен для Viper Delta, а также для ряда четырехтактных китайских мопедов Musstang и Spark: MT50Q-1, MT110Q-1, MT125Q-1, SP125C-1CF и SP125C-1CFN. Однако название модели само по себе не заменяет проверку ротора: на технике одной серии могут встречаться разные генераторы. Перед покупкой нужно определить, что в магните предусмотрена внутренняя резьба под корпус съемника, и сверить ее фактический диаметр с размером 27 мм.

При подборе также сравнивают шаг и направление резьбы, доступную глубину вкручивания и форму торца коленвала. Съемник должен заходить от руки без перекоса и заметного сопротивления на первых витках. Если корпус не наживляется свободно, продолжать ключом нельзя: несовпадающая резьба может повредить посадочное место. Для ротора с наружной резьбой или другим диаметром требуется инструмент соответствующего типа.

Порядок применения

• Открыть доступ к генератору и снять центральное крепление ротора согласно процедуре обслуживания конкретного двигателя.
• Очистить доступные витки в роторе и убедиться, что они не замяты и не содержат загрязнений.
• Отвести нажимной винт назад, затем ровно вкрутить резьбовой корпус на достаточную глубину вручную.
• Убедиться в соосном положении инструмента и только после этого вращать центральный винт ключом.
• Увеличивать усилие постепенно, контролируя положение корпуса и момент освобождения ротора с посадки.

После снятия стоит осмотреть резьбу инструмента и очистить ее перед хранением. SHUK подходит для мастерской и самостоятельного обслуживания, если установленный ротор соответствует резьбовому исполнению съемника. Главные критерии выбора — внутренняя резьба магнита, диаметр 27 мм и совпадение остальных параметров соединения; такая проверка важнее общего обозначения модели мопеда.
