Съемник ротора генератора Delta EVO (mod:A)

Съемник ротора генератора Delta EVO (mod:A)

Специальный механический инструмент предназначен для демонтажа магнита, или ротора генератора, установленного на конической посадке. Такая операция требуется при обслуживании генератора, проверке расположенных за ротором деталей и разборке соответствующей стороны двигателя. Съемник создает направленное осевое усилие и позволяет стянуть ротор с конуса контролируемым способом, не заменяя правильный демонтаж ударами по коленчатому валу или корпусным деталям.

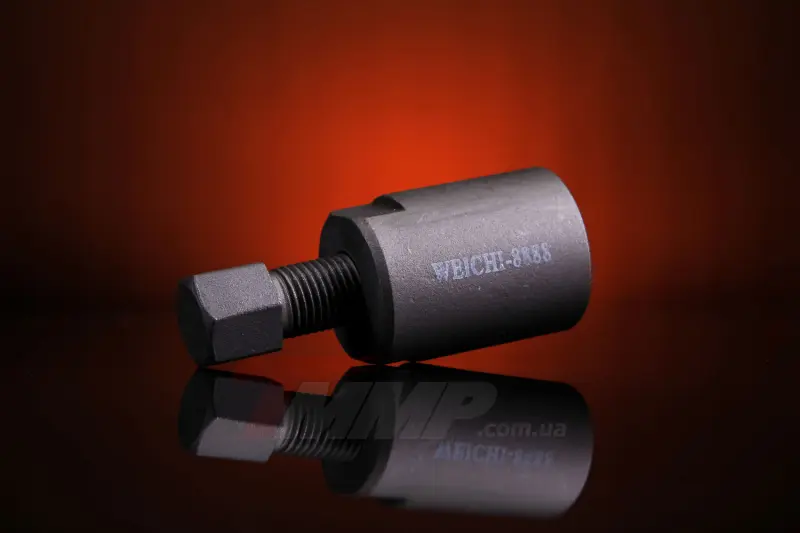

Конструкция включает цилиндрический резьбовой корпус и центральный силовой болт с шестигранной головкой. Корпус соединяется с предусмотренной на роторе съемочной резьбой, после чего болт упирается в торец вала. При постепенном вращении болта усилие передается вдоль оси: корпус тянет ротор наружу, а болт остается опорой. Такая схема особенно полезна на плотной конической посадке, где попытки поддеть магнит рычагом могут создать перекос или повредить соседние поверхности.

Назначение и совместимость

Версия EVO (mod:A) рассчитана на применение с техникой семейства Delta; для этой позиции также заявлена совместимость с Delta (Viper). При этом название модели мопеда не должно быть единственным критерием выбора. На разных годах выпуска и модификациях могут использоваться роторы с отличающейся съемочной резьбой, поэтому до покупки необходимо сопоставить конструкцию установленного магнита с требуемым типом инструмента.

Проверьте диаметр, шаг и направление резьбы, глубину ее доступной части, а также способ установки корпуса относительно торца коленчатого вала. Эти параметры должны совпадать без принудительного закручивания. Обозначение mod:A следует учитывать как часть версии товара: внешне похожий съемник другой модификации может не войти в резьбу либо иметь неподходящую рабочую геометрию. Если старый инструмент отсутствует, ориентируйтесь на фактические параметры ротора и сведения из ремонтной документации конкретной модели.

Практические преимущества

• Резьбовой корпус передает тяговое усилие по оси ротора, помогая снимать деталь с конуса без бокового поддевания.
• Центральный силовой болт позволяет увеличивать нагрузку постепенно и контролировать положение инструмента во время демонтажа.
• Шестигранные рабочие поверхности рассчитаны на применение подходящего ручного ключа, что дает мастеру удобный контроль затяжки.

Как подготовить инструмент к работе

Перед установкой откройте доступ к ротору и снимите его штатный крепеж в последовательности, предусмотренной руководством по ремонту техники. Очистите доступную съемочную резьбу от загрязнений и осмотрите первые витки. Корпус съемника должен заходить ровно, без перекоса и чрезмерного сопротивления. Если соединение начинает закусывать с первых оборотов, продолжать затяжку нельзя: сначала повторно проверьте соответствие резьбы и положение инструмента.

После надежного соединения корпуса с ротором подведите центральный болт к торцу вала и затягивайте его плавно подходящим ключом. Следите, чтобы корпус сохранял соосность, а усилие передавалось через предназначенные для этого поверхности. Не используйте съемник как ударную оправку, монтировку или универсальный захват. Точное значение усилия и порядок фиксации коленчатого вала выбирают по сервисным требованиям конкретного двигателя.

Что проверить после демонтажа

Сняв ротор, осмотрите съемочную резьбу инструмента и магнита, торец силового болта и посадочные поверхности. Смятые витки, заусенцы или заметная деформация требуют устранения до следующего применения, иначе инструмент может войти с перекосом. Перед хранением очистите резьбовые части, а при повторной работе убедитесь, что болт свободно перемещается внутри корпуса.

Delta EVO (mod:A) подходит для мастерской и самостоятельного обслуживания при условии точного совпадения с ротором. Правильно подобранный съемник делает разборку предсказуемой: усилие прикладывается там, где оно предусмотрено конструкцией, а мастер получает аккуратный доступ к генераторной части двигателя.
