Съемник ротора генератора 2T TB50 / Suzuki RUN SHUK

Съемник ротора генератора для 2T TB50 и Suzuki RUN

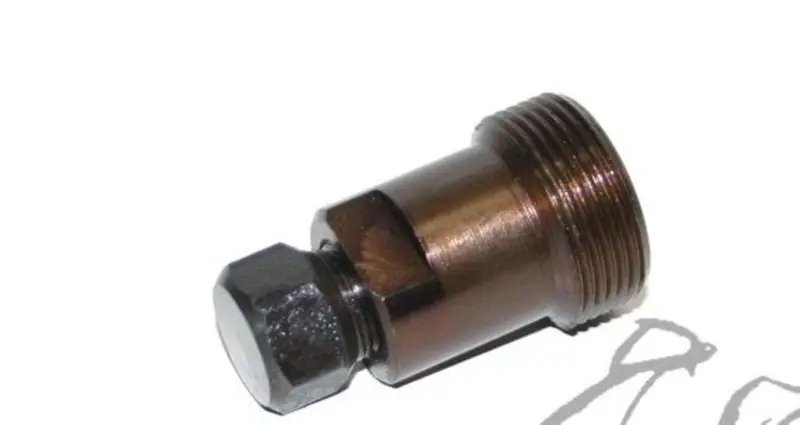

Специальный резьбовой инструмент SHUK предназначен для демонтажа магнита-ротора генератора на двухтактных скутерах TB50 и Suzuki RUN с цепной трансмиссией. Он применяется во время ремонта и обслуживания, когда ротор необходимо снять с конической посадки коленвала для доступа к расположенным за ним деталям. Профильное назначение съемника позволяет прикладывать усилие по оси соединения, не поддевая ротор отвертками или другими случайными приспособлениями.

Конструкция и принцип работы

Инструмент выполнен в виде цилиндрического резьбового корпуса с центральным нажимным болтом. Наружная резьба корпуса соединяется с предусмотренной для съемника резьбой ротора, а болт после правильной установки упирается в торец коленвала. При дальнейшем затягивании создается направленное осевое усилие: корпус удерживается в роторе, центральный болт давит на вал, и ротор постепенно сходит с конуса. Такая схема помогает демонтировать плотно установленную деталь без рычажного воздействия на ее край и корпус генератора.

Съемник нужен именно для разборочных операций. Он не заменяет приспособление для удержания ротора и не используется для его обратной запрессовки. Перед началом работы снимают крышку, освобождают доступ к генератору и демонтируют штатный крепеж ротора в порядке, предусмотренном руководством конкретного скутера. Резьбовые участки очищают от грязи и проверяют на отсутствие замятых витков: корпус должен входить ровно, без перекоса и чрезмерного сопротивления.

Как проверить совместимость

Основные ориентиры для выбора этой модели — двухтактное исполнение техники, обозначение TB50 либо модель Suzuki RUN и цепной тип трансмиссии. Одного сходства внешнего вида генератора недостаточно: у роторов разных двигателей могут отличаться диаметр, шаг и направление резьбы. До применения следует сопоставить назначение инструмента с модификацией скутера, а также проверить посадочную резьбу снятого узла. Если двигатель, генератор или ротор ранее заменялись, подбор выполняют по фактически установленной детали.

• Назначение: снятие магнита-ротора генератора с конической посадки коленвала.
• Совместимость: двухтактные TB50 и Suzuki RUN с цепной трансмиссией.
• Тип инструмента: резьбовой съемник магнето с центральным нажимным болтом.
• Марка: SHUK.

Практическое применение

Перед вкручиванием центральный болт отводят настолько, чтобы он не мешал корпусу полноценно войти в резьбу ротора. Корпус начинают закручивать рукой, контролируя соосность. Давление создают только после надежного резьбового зацепления: центральный болт затягивают постепенно, одновременно удерживая корпус подходящим ключом. Если инструмент сразу идет туго или становится под углом, его выкручивают и повторно проверяют чистоту, направление и соответствие резьбы. Принудительное затягивание неправильно установленного корпуса способно повредить витки.

После освобождения ротора усилие снимают, съемник выкручивают и осматривают его резьбовую часть. Инструмент очищают от загрязнений и хранят с нормально навинченным нажимным болтом, оберегая витки и рабочий торец от забоин. Для мастерской или самостоятельного обслуживания TB50 и Suzuki RUN такой съемник позволяет заранее подготовить подходящее приспособление к разборке генератора и провести демонтаж контролируемым резьбовым усилием.
