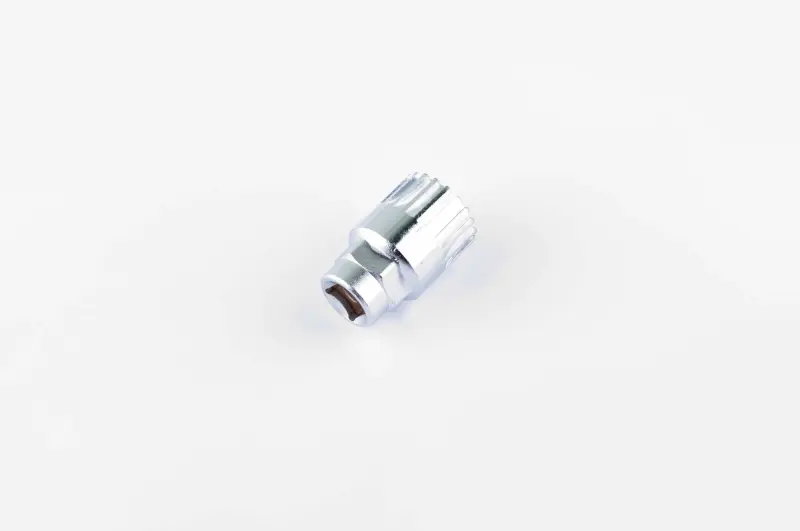

Съемник шлицевой каретки XINYU mod. 2

Съемник шлицевой каретки XINYU mod. 2

Инструмент предназначен для демонтажа велосипедных кареток со шлицевым посадочным профилем. Его используют при замене картриджа, снятии резьбовой чашки и обслуживании кареточного узла. Корпус съемника входит в ответные шлицы детали, благодаря чему крутящий момент передается на чашку по всей подходящей посадочной поверхности. Это удобнее и аккуратнее попыток отвернуть каретку подручным инструментом, который не удерживается в профиле и может повредить грани.

Назначение и порядок работы

Перед применением с велосипеда снимают шатуны и освобождают доступ к каретке. Шлицевую часть съемника полностью вводят в профиль чашки или картриджа, после чего к инструменту прикладывают усилие подходящим ключом. Во время первого срыва резьбы особенно важны полная глубина посадки и положение без перекоса: так нагрузка распределяется между шлицами, а инструмент меньше стремится выйти из зацепления. Направление отворачивания следует определять по конструкции конкретной каретки и рекомендациям ее производителя, поскольку резьба на разных сторонах узла может отличаться.

XINYU mod. 2 выполнен в компактном торцевом формате. На корпусе предусмотрена наружная профилированная зона для передачи усилия, а противоположная сторона образует шлицевую посадку для контакта с кареткой. Такая компоновка позволяет работать в ограниченном пространстве возле кареточного стакана, где обычный рожковый инструмент не может надежно захватить чашку. Съемник подходит именно для резьбовых кареток с совпадающим внутренним профилем; для наружных чашек, прессовых систем и других стандартов требуются инструменты иной формы.

Что проверить перед выбором

• Профиль шлицов. Их количество, форма и расположение должны совпадать с посадкой снимаемой чашки.
• Диаметр и глубина зацепления. Съемник должен входить свободно, но без заметного бокового люфта, и задействовать доступную глубину профиля.
• Тип каретки. Инструмент выбирают по фактической конструкции установленного картриджа или чашки, а не только по марке велосипеда.
• Способ приложения усилия. Заранее убедитесь, что имеющийся ключ подходит к наружной части съемника и возле рамы остается достаточно места для его перемещения.
• Состояние посадки. Загрязнение, коррозия и уже поврежденные шлицы необходимо очистить и оценить до начала демонтажа.

Практические рекомендации

До установки инструмента удалите грязь из профиля чашки: плотная посадка помогает избежать локальной нагрузки на края шлицов. Удерживайте съемник соосно каретке и не начинайте отворачивание, если он вошел только частично. При тугой резьбе полезнее обеспечить устойчивое положение велосипеда и ровное контролируемое усилие, чем наносить удары по инструменту. Если чашка долго не обслуживалась, сначала проверьте состояние резьбового соединения и допустимый для конкретной каретки способ его освобождения.

После демонтажа осмотрите резьбу кареточного стакана, посадочные поверхности и снятую чашку. Перед обратной сборкой очистите сопрягаемые участки и соблюдайте порядок установки, направление резьбы и момент затяжки, указанные производителем каретки или рамы. Сам съемник также стоит очистить от загрязнений и проверить целостность профиля: замятые кромки ухудшают посадку при следующем обслуживании.

XINYU mod. 2 рассчитан на домашнее обслуживание и работу в веломастерской, когда требуется снять совместимую шлицевую каретку для диагностики, очистки или замены. Главный критерий подбора — точное совпадение геометрии съемника с чашкой. Если стандарт установленной каретки неизвестен, сначала сравните форму и размеры ее посадочного профиля с инструментом, не прикладывая усилие.
