Внутренний барабан сцепления для JAWA 350

Внутренний барабан сцепления для JAWA 350

Внутренний барабан, также известный как столик или центральная ступица сцепления, предназначен для ремонта многодискового сцепления мотоцикла JAWA 350. Деталь находится в центре пакета дисков и участвует в передаче крутящего момента к трансмиссии. Ее состояние влияет на правильное расположение сопряженных компонентов, свободное перемещение дисков при выключении сцепления и стабильное соединение двигателя с коробкой передач.

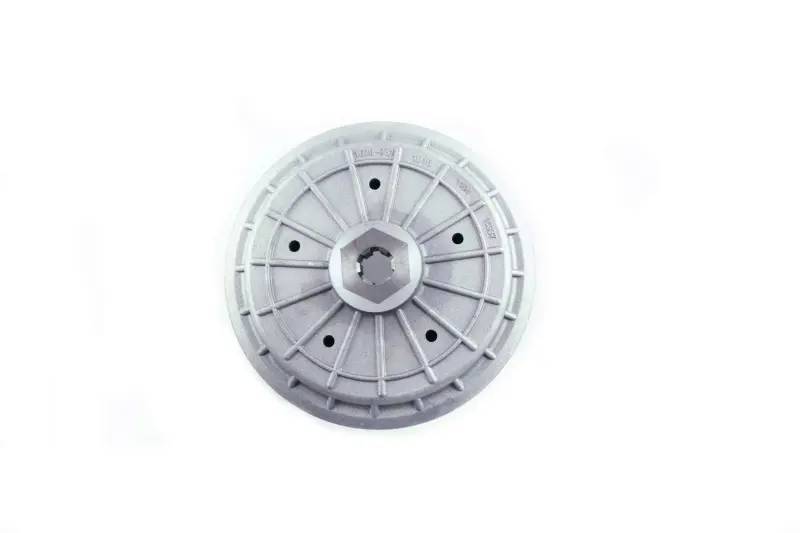

Барабан имеет круглую форму, центральное профилированное отверстие, радиальные ребра и несколько технологических отверстий. Такая геометрия соответствует назначению детали внутри собранной муфты: она устанавливается соосно с другими компонентами и работает совместно с дисками, нажимным механизмом, пружинами, шайбами и крепежом. Это отдельная деталь сцепления, поэтому остальные компоненты следует оценивать и подбирать самостоятельно.

Когда требуется замена

Проверка внутреннего барабана уместна при разборке сцепления из-за рывков во время начала движения, неполного разъединения дисков, постороннего шума или заметного люфта центральной части. Причина таких симптомов не всегда ограничивается барабаном: похожие проявления могут быть связаны с дисками, пружинами, регулировкой привода или другими сопряженными деталями. Решение о замене принимают после очистки и осмотра разобранного механизма.

На снятой детали проверяют состояние центрального посадочного профиля, рабочих граней, отверстий и плоскостей прилегания. Недопустимы трещины, сколы, выраженная деформация, следы проворачивания либо такой износ, который мешает правильной посадке и движению соседних компонентов. Одновременно стоит осмотреть диски, корзину, нажимную часть, шайбы и крепеж: установка нового барабана вместе с поврежденными сопряженными деталями не устраняет первопричину неисправности.

Как проверить совместимость

Обозначение JAWA 350 охватывает несколько модификаций мотоцикла, а конструкция сцепления может зависеть от конкретного исполнения двигателя. Перед заказом необходимо определить модель и тип установленного агрегата. Для этой позиции ключевое значение имеет не только объем 350 см³, но и фактическая конструкция снятого внутреннего барабана.

• Сопоставьте общую форму и исполнение центрального посадочного отверстия.
• Проверьте наружный диаметр, толщину и высоту посадочных участков по старой детали.
• Сравните количество, расположение и диаметр технологических отверстий.
• Убедитесь, что совпадают профиль рабочих участков и взаимное положение всех плоскостей.
• Проверьте соответствие корзине, комплекту дисков, шайбам и штатному креплению именно вашего сцепления.

Сравнение проводят по очищенной старой детали и данным ремонтной документации конкретной модификации. Если ранее сцепление уже переделывали или устанавливали компоненты от другой версии JAWA, ориентироваться только на название мотоцикла недостаточно. В таком случае сначала определяют фактически собранное исполнение механизма.

Установка и проверка после ремонта

Монтаж выполняют при разобранном сцеплении с доступом к центральной части муфты. Посадочные поверхности очищают от продуктов износа и остатков загрязнений, после чего проверяют отсутствие заусенцев и повреждений. Барабан должен устанавливаться без перекоса и занимать предусмотренное положение относительно соседних деталей. Крепеж, шайбы и порядок сборки сохраняют согласно руководству для конкретной версии JAWA 350; способ фиксации и усилие затяжки не следует выбирать произвольно.

После сборки проверяют свободный ход привода, корректное разъединение и соединение дисков, отсутствие заеданий и постороннего шума. Первую проверку проводят без резких нагрузок. Правильно подобранный внутренний барабан подходит для восстановления штатной геометрии центральной части сцепления, но итоговая работа механизма также зависит от состояния всего комплекта дисков, пружин, корзины и регулировки привода.
