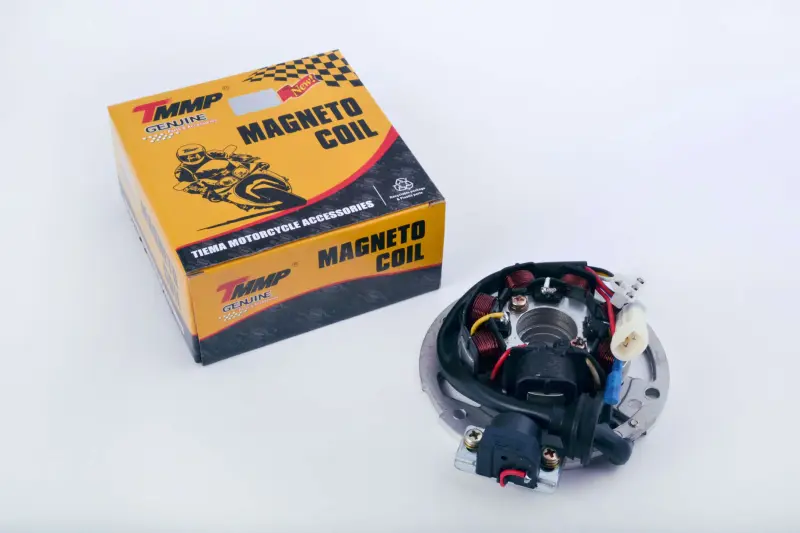

Статор генератора Yamaha JOG 50, 5+1 катушек, 5 проводов

Статор генератора Yamaha JOG 50, 5+1 катушек, 5 проводов

Этот статор предназначен для генераторной системы скутера Yamaha JOG 50. Он представляет собой неподвижную часть генераторного узла: закреплённые на монтажном основании обмотки работают совместно с ротором и участвуют в формировании электрического сигнала для цепей двигателя. Деталь выполнена в конфигурации 5+1 катушек и 5 проводов и рассчитана на соответствующую версию электрики скутера.

Статор поставляется как единый узел с обмотками и выводом проводов. При замене не нужно отдельно подбирать катушки и собирать их на основании. Такой формат удобен для ремонта генератора после диагностики, если обнаружены обрыв обмотки, повреждение изоляции либо следы перегрева и установлено, что причиной неисправности является именно статор.

Состояние обмоток, проводов и контактных соединений напрямую связано со стабильной работой электрооборудования. Поэтому замену этой детали выполняют не только по внешним признакам: сначала важно исключить повреждение проводки и окисление контактов. Подобные неисправности способны вызывать симптомы, похожие на неполадки генераторного узла. Если проверка указывает на статор, установка исправной детали позволяет восстановить штатную конфигурацию генератора.

Как правильно подобрать статор

Для Yamaha JOG 50 встречаются разные варианты электрической системы, поэтому одного обозначения модели скутера недостаточно. Основные признаки этого исполнения — 5+1 катушек и пять проводов. Перед покупкой обязательно сравните их количество с демонтированной деталью. Статор с другой схемой нельзя считать равнозначной заменой без проверки всех конструктивных признаков.

Также сопоставьте форму монтажного основания, расположение крепёжных отверстий, направление выхода проводов и тип разъёмов на скутере. Эти параметры помогают отличить нужный вариант от внешне похожих деталей для других версий JOG 50. Лучше выполнить сравнение до начала установки, пока старый узел доступен для осмотра со всех сторон.

Особое внимание уделите проводам и разъёмам. Совпадение количества катушек само по себе ещё не гарантирует соответствия: у подходящей детали должны совпадать и пять проводов, и способ их подключения в штатной схеме конкретной версии. Последовательная сверка конструкции снижает риск ошибочного заказа и повторной разборки скутера.

Рекомендации по замене

До демонтажа осмотрите доступную проводку и контактные соединения. Проверьте, нет ли повреждённых участков, защемления или окисления контактов. Это помогает отделить неисправность самого статора от проблем в соединениях и избежать замены исправного узла.

При установке закрепите статор по штатным точкам монтажного основания. Провода уложите по предусмотренному направлению без натяжения и защемления, после чего подключите соответствующие разъёмы. Неправильная прокладка может повредить изоляцию, поэтому перед завершением сборки стоит ещё раз проверить положение проводов и надёжность контактных соединений.

Статор в исполнении 5+1 катушек и 5 проводов подходит для ремонта Yamaha JOG 50 при полном совпадении с демонтированным узлом. Это готовая к установке конструкция с основанием, обмотками и проводами, предназначенная для восстановления соответствующей штатной схемы генератора.
