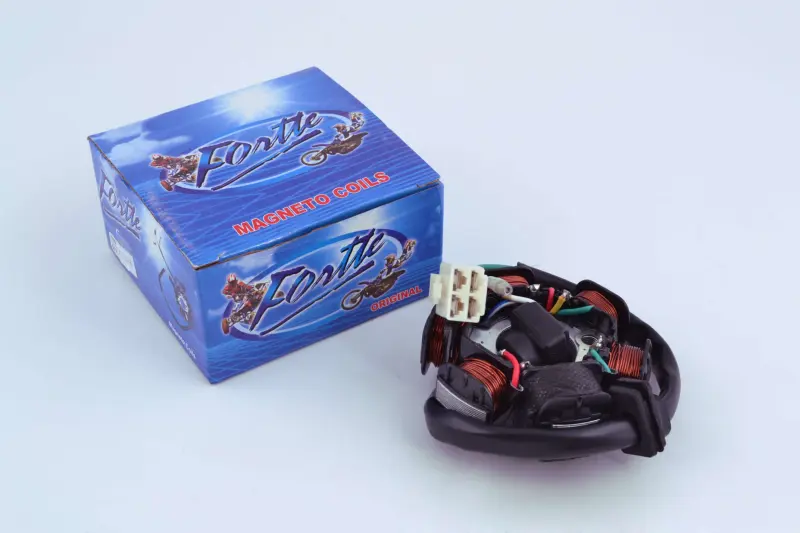

Статор предназначен для генераторной системы мопедов Active. Это неподвижная часть генератора с обмотками, которая работает совместно с вращающимся ротором и участвует в обеспечении электрооборудования мопеда энергией. Конфигурация «5+1» означает наличие пяти катушек в основном блоке и одной отдельно расположенной катушки. Именно такое исполнение необходимо учитывать при замене штатной детали.

Назначение и особенности конструкции

Статор установлен внутри генераторного узла двигателя. Когда ротор вращается, в обмотках формируется электрический сигнал, используемый системой зарядки, бортовыми потребителями и компонентами зажигания. Состояние обмоток, проводов, изоляции и соединений непосредственно влияет на стабильность работы этих систем.

Конструкция включает круглое основание, блок из пяти обмоток, отдельную катушку, соединительные провода и штекер. Расположение катушек, крепежных точек и выхода проводки должно соответствовать конкретному исполнению двигателя. Название Active определяет семейство применения, но внутри него встречаются разные модификации генераторов, поэтому одной модели мопеда недостаточно для безошибочного подбора.

Замена статора может потребоваться при обрыве обмотки, повреждении изоляции, межвитковом замыкании или следах перегрева. Возможными признаками неисправности бывают нестабильная зарядка аккумулятора, перебои в работе освещения, затрудненный запуск либо нарушения работы зажигания. Такие же симптомы способны создавать регулятор напряжения, ротор, разъемы, масса или проводка, поэтому перед ремонтом систему следует проверить измерительными приборами.

Что сравнить со снятой деталью

• Конфигурацию катушек: основной блок должен состоять из пяти катушек, а шестая катушка должна располагаться отдельно.
• Форму основания: сопоставьте наружный профиль, посадочные размеры и положение крепежных отверстий.
• Расположение компонентов: отдельная катушка и выход жгута должны занимать такое же положение относительно точек крепления.
• Проводку: проверьте количество проводов, их цвета, назначение и расположение контактов в штекере.
• Разъем: форма корпуса, число контактных позиций и схема подключения должны совпадать с проводкой мопеда.

Совпадение только обозначения 5+1 не подтверждает полную совместимость. Статоры с одинаковым числом катушек могут различаться основанием, креплениями, длиной жгута или расположением контактов. Наиболее надежный способ выбора — одновременно сопоставить механическую конструкцию и подключение с ранее установленной деталью.

Установка и проверка после замены

Перед монтажом отключают аккумулятор, открывают доступ к генератору и очищают посадочное место. Статор устанавливают без перекоса, а крепеж затягивают равномерно. Жгут прокладывают по предусмотренному маршруту, не допуская натяжения, пережатия, касания подвижных частей и контакта с сильно нагревающимися поверхностями. Изоляция проводов и обмоток не должна повреждаться при сборке.

После установки проверяют надежность штекерного соединения, запуск двигателя, работу освещения и зарядку аккумулятора. Напряжение и сопротивление измеряют по схеме обслуживания конкретной модификации мопеда. Если неисправность сохраняется, дополнительно диагностируют ротор, регулятор напряжения, проводку и соединения массы. Статор Active 5+1 подходит для ремонта только при полном совпадении конструкции, крепления и схемы подключения.
