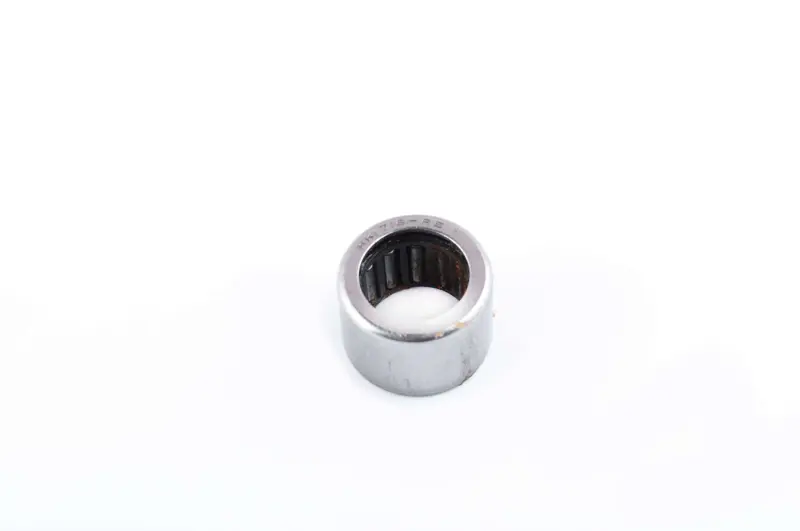

Игольчатый подшипник HK172518-RS 17x25x18 заднего вариатора 4T 50cc

Игольчатый подшипник HK172518-RS для заднего вариатора

HK172518-RS — игольчатый подшипник с тонкостенной наружной обоймой, предназначенный для опоры вращающейся детали заднего вариатора четырехтактного скутера объемом 50 см³. Его устанавливают в посадочное отверстие ведомого шкива, где игольчатые ролики обеспечивают вращение сопряженных деталей и воспринимают радиальную нагрузку. Компактная конструкция подходит для места, в котором требуется совместить небольшой наружный диаметр опоры с достаточной площадью контакта роликов.

Размер подшипника составляет 17x25x18 мм: 17 мм — внутренний диаметр, 25 мм — наружный диаметр, 18 мм — ширина. Эти три значения необходимо проверять одновременно. Совпадение только внутреннего или наружного диаметра не подтверждает совместимость: отличающаяся ширина влияет на положение подшипника в посадочном месте и взаимное расположение деталей вариатора. Обозначение HK172518-RS также следует сопоставить с параметрами снятой детали.

Конструкция и назначение

Подшипник относится к игольчатому типу с наружной обоймой из листовой стали и стальным сепаратором. Внутреннего кольца в конструкции нет, поэтому дорожкой качения служит соответствующая поверхность вала или втулки. Для такой схемы особенно важно состояние сопряженной поверхности: выраженные задиры, коррозия, ступенчатая выработка или заметное повреждение могут помешать новой детали работать правильно.

Исполнение RS предусматривает уплотнение с одной стороны. При установке нужно сохранить предусмотренную конструкцией вариатора ориентацию уплотненной стороны. До разборки полезно запомнить положение старого подшипника, а при монтаже сверить его с устройством посадочного места. Уплотнение помогает отделить зону роликов от внешних загрязнений с соответствующей стороны, но не отменяет чистоты деталей и правильного обслуживания механизма.

Что проверить перед выбором

• Тип техники: четырехтактный скутер 50 см³ с подшипником указанного типа в заднем вариаторе.
• Посадочные размеры: внутренний диаметр 17 мм, наружный диаметр 25 мм и ширина 18 мм.
• Обозначение: HK172518-RS и наличие одностороннего уплотнения.
• Состояние сопряженных деталей: посадочное отверстие, вал или втулка не должны иметь повреждений, способных вызвать перекос или люфт.
• Ориентация: расположение стороны с уплотнением должно соответствовать конструкции разбираемого вариатора.

Замена и установка

Поводом проверить подшипник служат посторонний шум со стороны заднего вариатора, ощутимый люфт, заедание, следы выработки или неровное вращение после разборки. Такие признаки необходимо оценивать вместе с состоянием вала, втулки и посадочного отверстия: установка новой опоры в поврежденное место не устраняет причину перекоса.

Перед монтажом посадочную поверхность очищают и осматривают. Усилие при запрессовке прикладывают к наружной обойме, не передавая его через игольчатые ролики. Подшипник устанавливают ровно, без ударов по сепаратору и уплотнению. После сборки проверяют свободное вращение, отсутствие закусывания и недопустимого люфта. Смазку и порядок обслуживания выбирают по требованиям конкретного вариатора. Такой подход помогает сохранить правильную посадку HK172518-RS и избежать повреждения новой детали уже во время монтажа.
