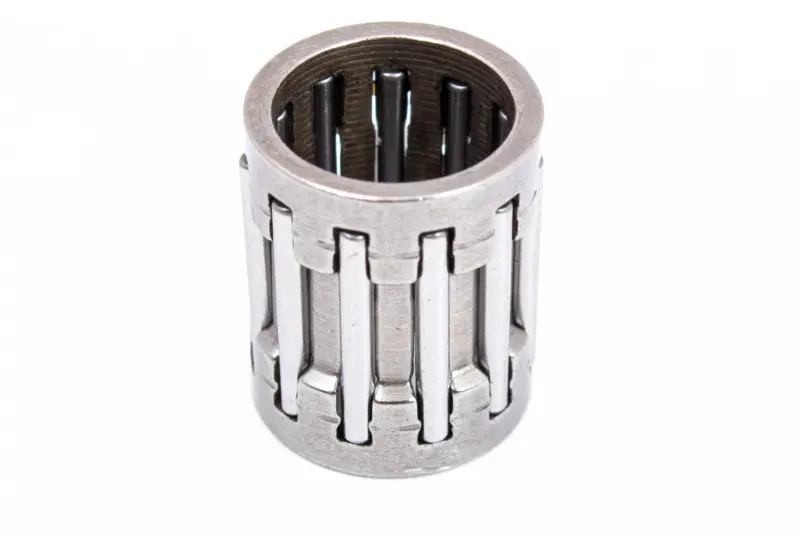

Игольчатый сепаратор шатуна мотокосы 10×12,5×16 мм

Игольчатый сепаратор верхней головки шатуна 10×12,5×16 мм

Деталь предназначена для установки в верхнюю головку шатуна двигателя мотокосы. В этом месте сепаратор располагается между поршневым пальцем и отверстием шатуна, обеспечивая их подвижное соединение. Игольчатые ролики воспринимают радиальную нагрузку и позволяют поршневому пальцу перемещаться относительно шатуна во время работы кривошипно-шатунного механизма.

Сепаратор выполнен в виде цилиндрической клетки с рядом игольчатых роликов. У такой конструкции нет отдельных внутреннего и наружного колец: поверхностями качения служат непосредственно поршневой палец и подготовленное отверстие верхней головки шатуна. Поэтому состояние этих сопряженных деталей влияет на посадку и работу нового подшипника не меньше, чем правильность выбора самого сепаратора.

Размер и подбор

Размерное обозначение детали — 10×12,5×16 мм. При подборе необходимо сопоставить все три значения с демонтированным сепаратором и деталями двигателя. Проверяют диаметр поршневого пальца, посадочный диаметр в шатуне и ширину места установки. Совпадение только одного размера или внешнего вида не подтверждает совместимость.

Дополнительно следует учитывать модель и модификацию двигателя. Сепараторы одинакового назначения могут отличаться диаметром роликов, длиной клетки и посадочными размерами. Для изделий 10×12,5×16 мм встречается применение в двигателях семейства 1E40F и 1E44F, однако устанавливать деталь следует только после проверки параметров конкретного мотора. Название мотокосы само по себе не всегда достаточно: одна серия техники может комплектоваться разными вариантами двигателя.

Что проверить во время ремонта

• Поршневой палец: на поверхности не должно быть выраженных борозд, задиров, ступенчатой выработки и участков, мешающих свободному движению роликов.
• Верхнюю головку шатуна: отверстие проверяют на повреждения поверхности, заметную выработку и чрезмерный люфт в соединении.
• Посадочную ширину: клетка должна размещаться без перекоса и зажатия между соседними поверхностями поршня.
• Смазочные проходы: отверстия и каналы в сопряженных деталях очищают от загрязнений и продуктов износа.
• Поршень: зоны установки пальца осматривают вместе с подшипником, поскольку их состояние влияет на правильное положение соединения.

Основанием для разборки и проверки могут быть металлический стук в цилиндропоршневой части, увеличенный люфт поршневого пальца, поврежденные ролики или деформация клетки. Эти признаки требуют осмотра всего соединения: установка нового сепаратора на сильно изношенный палец либо поврежденную поверхность шатуна не устраняет причину неправильной посадки.

Установка

Монтаж выполняют при разобранной цилиндропоршневой группе. Перед сборкой посадочные поверхности очищают, осматривают и смазывают способом, предусмотренным изготовителем двигателя. Игольчатую клетку устанавливают без ударов и бокового усилия, не допуская выпадения, перекоса или защемления роликов. Поршневой палец должен входить ровно, а после сборки соединение должно двигаться свободно, без заедания и ненормального радиального люфта.

Сепаратор 10×12,5×16 мм подходит для ремонта только при полном совпадении размеров и конфигурации посадочного места. Если старый подшипник разрушен или заметно деформирован, размеры лучше сверять не только по его остаткам, но и по исправным сопряженным деталям либо техническим данным двигателя. Такой подход помогает правильно подобрать деталь и одновременно выявить повреждения, способные сократить ресурс отремонтированной поршневой группы.
