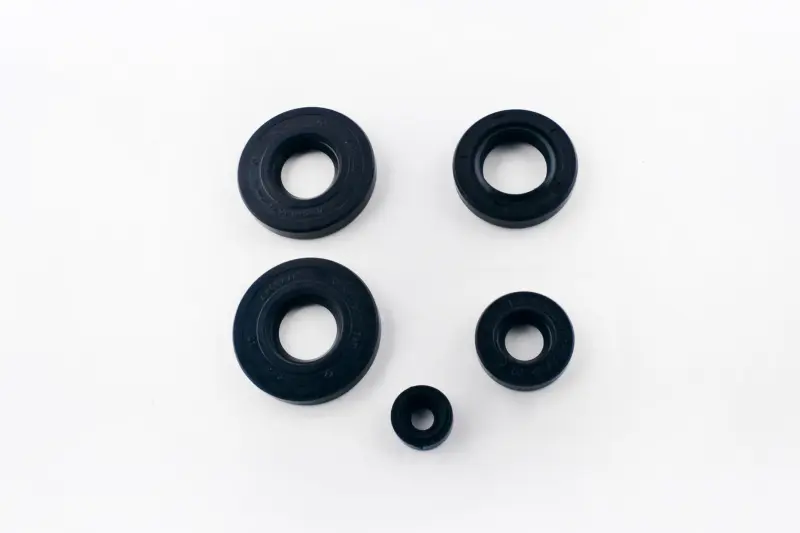

Комплект сальников двигателя мопеда Карпаты, 5 шт.

Комплект сальников для двигателя мопеда Карпаты

Набор из пяти сальников предназначен для ремонта двигателя двухскоростного мопеда Карпаты. Детали устанавливаются в местах выхода вращающихся валов из корпуса и обеспечивают уплотнение соединений. Комплект охватывает четыре позиции: коленчатый вал, вал ведущей звезды, вал переключения передач и сцепление коробки передач. Для коленвала предусмотрены два одинаковых сальника.

Сальник контактирует рабочей кромкой с поверхностью вала, а наружной частью фиксируется в посадочном отверстии корпуса. Такая схема помогает удерживать масло внутри механизма и отделять внутреннюю полость от загрязнений снаружи. Состояние уплотнений особенно важно после разборки двигателя: затвердевшая, поврежденная или деформированная деталь уже не обеспечивает требуемого контакта с валом и посадочным местом.

Состав и размеры комплекта

• 17×40×7 мм — 2 шт. Сальники коленчатого вала.
• 20×35×7 мм — 1 шт. Сальник вала ведущей звезды.
• 12×26×7 мм — 1 шт. Сальник вала переключения передач.
• 8×16×7 мм — 1 шт. Сальник сцепления коробки передач.

Размер сальника задается тремя основными величинами: внутренним диаметром под вал, наружным диаметром под отверстие корпуса и шириной. Поэтому при подборе недостаточно ориентироваться только на название мопеда. Перед установкой следует определить модификацию двигателя и сопоставить назначение и все три размера каждой снятой детали с соответствующей позицией из набора. Это особенно актуально для техники, которая ранее ремонтировалась и могла получить детали другой модификации.

Когда комплект нужен при ремонте

Замена актуальна при разборке двигателя, появлении следов масла возле выходов валов, повреждении уплотняющей кромки или потере плотности посадки. Проверять следует не только сами сальники. Канавки, задиры и коррозия на контактной поверхности вала могут помешать новой детали нормально выполнять свою функцию. Посадочное отверстие также должно быть чистым, без остатков старого уплотнения, твердых загрязнений и повреждений, способных вызвать перекос.

Формат из пяти деталей удобен для комплексного обслуживания: для предусмотренных конструкцией позиций не требуется подбирать каждый размер отдельно. Одновременная проверка уплотнений коленвала, звезды, механизма переключения и сцепления позволяет выполнить сборку последовательно и не возвращаться к разборке из-за оставленного изношенного сальника. При локальном ремонте неиспользованные детали можно сохранить для дальнейшего обслуживания, предварительно защитив их от загрязнения и деформации.

Подготовка и установка

Перед монтажом необходимо очистить вал и посадочное отверстие, проверить новые детали на порезы, вмятины и иные повреждения. Рабочую кромку и контактную поверхность вала слегка смазывают тем маслом, которое используется в механизме. Сальник устанавливают без перекоса, прикладывая усилие равномерно и как можно ближе к его наружной окружности. Для запрессовки подходит оправка, которая не давит на внутреннюю кромку и не деформирует корпус детали.

Ориентацию уплотняющей кромки сохраняют в соответствии с расположением снятого сальника и конструкцией конкретного места установки. Если основная задача позиции — удержание масла, кромка обращается в сторону смазываемой полости. Острые края и шлицы, через которые проходит сальник, необходимо закрыть или защитить при монтаже, чтобы не порезать уплотняющую часть. После запрессовки деталь должна стоять ровно относительно оси вала.

Комплект рассчитан именно на двигатель двухскоростного мопеда Карпаты. Перед заказом сравните модель двигателя, назначение четырех позиций, количество деталей и размеры 17×40×7, 20×35×7, 12×26×7 и 8×16×7 мм. Такая проверка помогает подобрать набор для плановой переборки или устранения негерметичности без смешивания с комплектами для внешне похожих двигателей.
