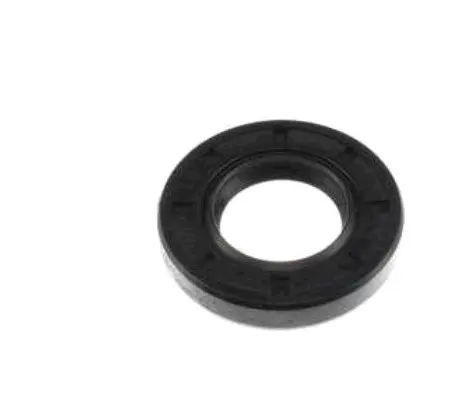

Сальник коленвала Suzuki LETS 22×40×6 HND

Сальник коленвала Suzuki LETS 22×40×6 HND

Сальник HND предназначен для установки в узле коленчатого вала скутера Suzuki LETS. Деталь образует уплотнение между вращающимся валом и неподвижным посадочным отверстием корпуса: рабочая кромка контактирует с поверхностью вала, а наружная часть фиксируется в посадочном месте. Такое уплотнение помогает удерживать смазочный материал внутри механизма и ограничивать проникновение загрязнений через зазор вокруг коленвала.

Размер и назначение

Основной параметр этой позиции — размер 22×40×6 мм. В стандартной записи размеров сальника первое значение соответствует внутреннему диаметру, второе — наружному диаметру, третье — ширине. Следовательно, деталь рассчитана на вал диаметром 22 мм, посадочное отверстие диаметром 40 мм и установочную ширину 6 мм. Все три значения необходимо учитывать одновременно: совпадения только одного или двух размеров недостаточно для правильной посадки.

• Внутренний диаметр: 22 мм.
• Наружный диаметр: 40 мм.
• Ширина: 6 мм.
• Назначение: уплотнение коленчатого вала.
• Заявленная совместимость: скутеры Suzuki LETS с двигателем объемом 50 см³.
• Марка: HND.

Как проверить совместимость

Перед заказом сопоставьте размер 22×40×6 мм с параметрами снятого сальника и посадочного места двигателя. Название Suzuki LETS определяет семейство техники, однако внутри модельного ряда могут применяться разные исполнения двигателя и уплотнения разных размеров. Учитывайте конкретную модификацию и год выпуска скутера, сторону установки на коленвале, форму посадочного места и расположение рабочей кромки. Если старую деталь невозможно измерить точно из-за деформации, ориентируйтесь на данные по конкретному двигателю и выполните контрольные замеры вала, отверстия корпуса и доступной ширины посадки.

Сальник целесообразно менять при обнаружении следов смазки возле выхода коленвала, повреждении или затвердевании рабочей кромки, деформации корпуса либо после разборки, при которой прежнее уплотнение было извлечено и могло получить повреждения. Перед установкой нового сальника следует также осмотреть контактную дорожку на валу. Глубокая выработка, царапины, коррозия или заусенцы способны нарушить прилегание кромки, поэтому одна лишь установка новой детали не всегда устраняет причину подтекания.

Рекомендации по установке

Посадочное отверстие и поверхность вала должны быть чистыми, ровными и без острых кромок. Перед монтажом рабочую кромку и контактную поверхность слегка смазывают тем смазочным материалом, который удерживается внутри узла. Это облегчает прохождение сальника по валу и предотвращает сухое трение при первом запуске. Деталь устанавливают без перекоса, используя оправку подходящего диаметра; усилие прикладывают равномерно вблизи наружного края, не ударяя по рабочей кромке и не деформируя корпус.

Ориентацию и глубину посадки сохраняйте такими, как предусмотрено конструкцией конкретного двигателя. Если прежний сальник был установлен неправильно или его положение невозможно определить, используйте сервисную схему Suzuki LETS соответствующей модификации. После сборки проверьте, что кромка не завернулась, вал вращается без заедания, а сальник расположен ровно относительно отверстия. Контроль места ремонта после первого запуска поможет своевременно заметить перекос или повреждение поверхности сопряжения.

Эта позиция подойдет для ремонта Suzuki LETS, когда требуется именно коленвальный сальник размером 22×40×6 мм. Точная проверка трех размеров, исполнения двигателя и места установки до разборки сокращает риск повторного ремонта и позволяет подготовить подходящий инструмент для аккуратной запрессовки.
