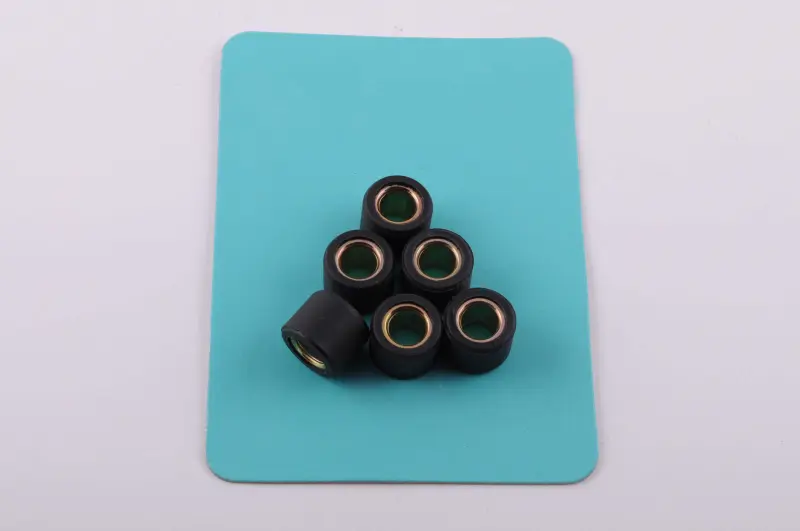

Ролики вариатора Honda 16×13 мм, 7,5 г, черные RAINBOW

Ролики вариатора Honda RAINBOW 16×13 мм, 7,5 г

Комплект роликов предназначен для обслуживания переднего вариатора скутеров Honda, в которых используются грузики размером 16×13 мм и массой 7,5 г каждый. В набор входят шесть черных цилиндрических роликов; суммарная масса комплекта составляет 45 г. Детали размещаются в дорожках подвижной щеки вариатора и участвуют в автоматическом изменении передаточного отношения клиноременной трансмиссии.

Как ролики участвуют в работе вариатора

При увеличении частоты вращения ролики под действием центробежной силы перемещаются наружу по направляющим. Их движение воздействует на подвижную щеку переднего шкива: половины шкива сближаются, а ремень поднимается выше по их поверхности. Благодаря этому вариатор постепенно переходит от передаточного отношения, используемого при начале движения, к режиму для дальнейшего набора скорости.

Масса грузиков влияет на обороты, при которых происходит такое переключение. Более тяжелые ролики создают большую центробежную силу и раньше перемещают вариатор в сторону высокого передаточного отношения, а более легкие позволяют двигателю дольше работать на повышенных оборотах. Поэтому значение 7,5 г необходимо рассматривать как точный параметр подбора, а не как приблизительную характеристику. Если конфигурация трансмиссии уже настроена на такой вес, комплект подходит для плановой замены изношенных роликов без произвольного изменения настройки.

Основные параметры

• Назначение: передний вариатор скутера Honda.
• Размер одного ролика: 16×13 мм.
• Масса одного ролика: 7,5 г.
• Количество: 6 штук.
• Суммарная масса: 45 г.
• Цвет наружной части: черный.
• Бренд: RAINBOW.

Как проверить совместимость

Для выбора недостаточно ориентироваться только на марку Honda или название модели скутера. В разных годах выпуска, модификациях и установленных ранее вариаторах могут применяться ролики другого размера либо веса. Перед заказом следует определить параметры снятого комплекта и требования конкретного вариатора. Ключевое условие для этой позиции — одновременное совпадение размера 16×13 мм, массы 7,5 г и количества грузиков.

Карточки этой модели указывают применение на скутерах Honda Dio, Tact, Lead, Zoomer, Crea Scoopy и Jazz. Такое перечисление не отменяет проверки конкретной модификации: если на скутере установлен нештатный вариатор, ориентироваться нужно на его спецификацию. Диаметр и ширину старых деталей желательно проверить измерительным инструментом, поскольку небольшая разница между распространенными форматами роликов не всегда очевидна без измерения.

Не стоит смешивать в одном вариаторе новые и изношенные грузики. Также нельзя произвольно сочетать детали разной массы: неравномерный набор способен нарушить баланс и последовательность перемещения подвижной щеки. Для обычного обслуживания комплект устанавливают целиком, сохраняя одинаковые параметры всех шести роликов.

Когда требуется замена

Ролики проверяют при обслуживании вариатора, ухудшении разгона, нестабильном изменении передаточного отношения или появлении постороннего шума со стороны трансмиссии. На снятых деталях ищут плоские участки, выраженную неравномерность поверхности, уменьшение наружного диаметра и другие повреждения. Изношенный ролик перестает свободно проходить по своей дорожке и мешает подвижной щеке занимать предусмотренное положение.

Во время разборки полезно одновременно осмотреть дорожки вариатора, направляющие детали, втулку, ремень и поверхности шкивов. Перед сборкой удаляют загрязнения, а контактные поверхности ремня и шкивов оставляют без масла и смазки. Способ обслуживания внутренних деталей и момент затяжки крепежа выбирают по руководству конкретной модели скутера. Правильно подобранный полный комплект помогает вернуть вариатору равномерное перемещение и штатную последовательность изменения передаточного отношения.
