Полный ремкомплект карбюратора WOODMAN для STIHL MS 230/250

Ремкомплект карбюратора WOODMAN для STIHL MS 230 и MS 250

Набор предназначен для обслуживания диафрагменного карбюратора бензопил STIHL MS 230 и MS 250. Он позволяет заменить уплотнения, мембраны и малые детали механизма подачи топлива без покупки карбюратора в сборе, если его корпус, каналы и посадочные поверхности остаются исправными. Такой ремонт актуален при потере эластичности мембран, деформации прокладок или износе деталей, управляющих поступлением топлива в дозирующую камеру.

Назначение деталей комплекта

В диафрагменном карбюраторе насосная мембрана перемещается под действием импульсов давления двигателя и направляет топливо к впускной игле. Дозирующая мембрана взаимодействует с рычагом, пружиной и иглой, открывая подачу топлива в камеру по мере его расходования. Согласованная работа этих деталей необходима для правильного приготовления топливно-воздушной смеси при запуске, на холостом ходу и под нагрузкой.

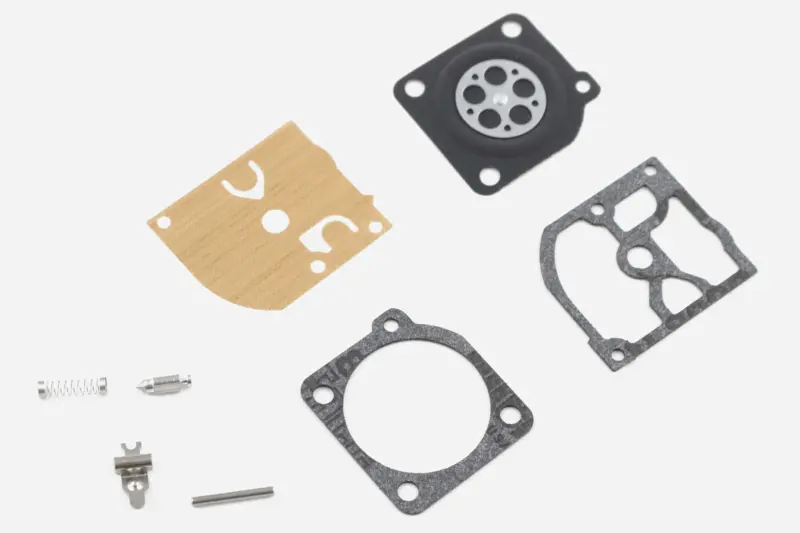

Комплект состоит из восьми отдельных позиций: двух мембран, двух прокладок, впускной иглы, пружины, дозирующего рычага и его оси. Наличие не только мягких деталей, но и компонентов игольного механизма дает возможность провести более полное обслуживание карбюратора. Отверстия и контуры мембран с прокладками должны точно совпасть с каналами и посадочными местами конкретного карбюратора.

Когда требуется обслуживание

Поводом проверить карбюратор могут быть затрудненный запуск, неустойчивые обороты холостого хода, остановка двигателя после запуска или провал при увеличении нагрузки. Эти признаки не всегда связаны только с карбюратором, поэтому перед разборкой также проверяют состояние топлива, фильтра, шлангов, импульсного канала и герметичность соединений. Ремкомплект устраняет неисправности, вызванные именно поврежденными мембранами, прокладками, иглой либо деталями дозирующего механизма; загрязнение каналов и повреждение корпуса требуют отдельного обслуживания.

Как проверить совместимость

Набор заявлен для бензопил STIHL MS 230 и MS 250, однако на технике одной серии могут встречаться разные исполнения карбюраторов. Перед выбором снимите крышки обслуживаемого карбюратора и сопоставьте старые детали с комплектом: внешний контур, расположение крепежных отверстий и каналов, форму центральных участков мембран, конфигурацию прокладок, иглы и рычага. Совпадение только модели бензопилы недостаточно, если ранее карбюратор менялся или на конкретной модификации установлено другое исполнение.

Рекомендации по установке

Разбирайте карбюратор на чистой поверхности и фиксируйте последовательность расположения крышек, прокладок и мембран. На насосной и дозирующей сторонах порядок укладки деталей различается, поэтому его необходимо сохранить. После снятия старых компонентов осмотрите посадочные плоскости, седло иглы и доступные каналы. Не прочищайте калиброванные отверстия проволокой и не направляйте в них сильную струю очистителя: повреждение внутренних клапанов способно нарушить дозирование топлива.

Иглу, пружину, рычаг и ось устанавливают без перекоса, после чего проверяют свободное движение механизма. Высота дозирующего рычага влияет на момент открытия иглы: слишком высокое или низкое положение изменяет количество поступающего топлива. Если для конкретного карбюратора требуется настройка специальным шаблоном или контроль герметичности, работу лучше выполнять с подходящим инструментом. После сборки бензопилу проверяют во всех режимах и регулируют согласно сервисным данным установленного карбюратора.

WOODMAN подойдет для планового восстановления исправного по корпусу карбюратора или ремонта после подтвержденного износа его мембранно-игольной части. Точное сопоставление старых деталей перед установкой помогает выбрать подходящий набор и избежать повторной разборки бензопилы.
