Реле-регулятор зарядки Delta EVO (mod:A)

Реле-регулятор зарядки Delta EVO (mod:A)

Реле-регулятор предназначено для системы зарядки четырехтактных китайских мопедов семейства Delta и совместимых моделей. Деталь принимает напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого для зарядки аккумулятора и питания бортового оборудования. Исправный регулятор помогает поддерживать нормальную работу освещения, аккумулятора и других потребителей при изменении оборотов двигателя.

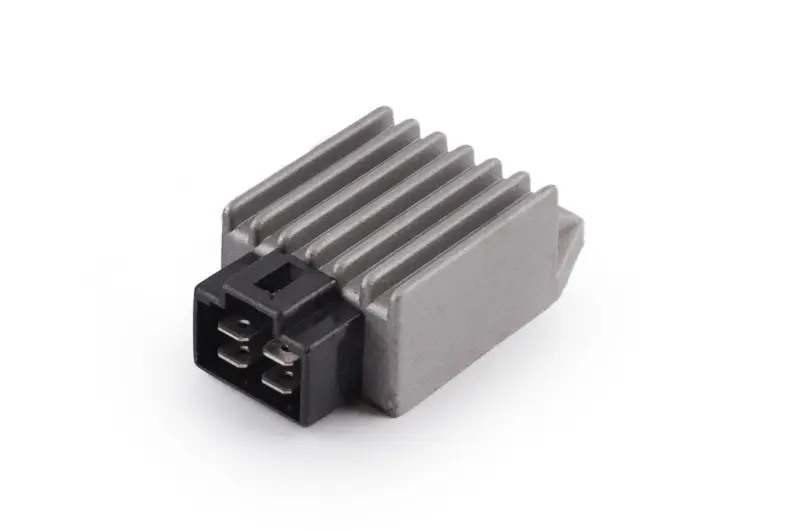

Модификация mod:A выполнена в компактном корпусе с выраженными охлаждающими ребрами. Подключение осуществляется через прямоугольный штекерный разъем с четырьмя плоскими контактами, расположенными попарно. Такая конфигурация важна при подборе: у внешне похожих регуляторов могут различаться форма колодки, расположение выводов и внутренняя схема соединений. Совпадение общего назначения или семейства мопеда само по себе не подтверждает взаимозаменяемость.

Совместимость и подбор

Реле-регулятор относится к деталям для четырехтактных китайских мопедов. В перечне совместимых моделей указаны Viper Delta, Musstang MT50Q-1, MT110Q-1 и MT125Q-1, а также Spark SP125C-1CF и SP125C-1CFN. Для позиции заявлено применение на технике с объемом двигателя 50, 70, 90, 100, 110, 125 и 150 см³. Объем двигателя нельзя использовать как единственный критерий: в пределах одной модели встречаются разные генераторы, проводка и варианты разъемов.

Перед заказом сопоставьте установленную деталь и разъем мопеда по нескольким признакам:

• Исполнение: требуется вариант Delta EVO с обозначением mod:A, поскольку в каталогах отдельно представлен вариант mod:B.
• Разъем: проверьте форму штекерной колодки, четыре плоских контакта и их расположение двумя парами.
• Корпус: сравните общую форму, положение ребер, габариты и размещение детали в штатном месте.
• Подключение: схема выводов нового регулятора должна соответствовать проводке конкретного мопеда; одинаковое число контактов не всегда означает одинаковую распиновку.
• Модель техники: учитывайте полное обозначение мопеда и установленную модификацию генератора, особенно если проводка ранее ремонтировалась или заменялась.

Когда требуется проверка регулятора

На неисправность системы зарядки могут указывать слабая зарядка аккумулятора, чрезмерное повышение напряжения, изменение яркости света вместе с оборотами, периодическое пропадание освещения, нагрев или окисление контактов разъема. Эти признаки не всегда вызваны только регулятором. Перед заменой следует проверить аккумулятор, генератор, разъемы, массу и целостность проводки, а затем измерить напряжение при предусмотренных для конкретного мопеда режимах работы.

Если штекер потемнел, оплавился или держится неплотно, одной установки нового реле-регулятора может быть недостаточно. Поврежденные контакты создают сопротивление и нагрев, поэтому состояние колодки и клемм необходимо восстановить до подключения исправной детали. Это снижает риск повторения перебоев после ремонта.

Рекомендации по установке

Монтаж выполняют при выключенном зажигании и отсоединенном аккумуляторе. Разъем должен быть чистым, сухим и плотно фиксироваться без перекоса контактов. Корпус устанавливают в предусмотренное конструкцией место, а проводку укладывают без натяжения, защемления и контакта с горячими либо подвижными частями. После сборки проверяют надежность соединений и работу системы зарядки измерительным прибором.

Delta EVO (mod:A) подойдет для ремонта мопеда с совпадающей конфигурацией разъема, схемой выводов и посадочным пространством. Тщательное сравнение со снятой деталью до монтажа помогает исключить ошибку между похожими версиями и восстановить корректное питание аккумулятора и бортового оборудования.
