Реле-регулятор зарядки Delta CHENHAO

Реле-регулятор зарядки Delta CHENHAO

Реле-регулятор предназначено для системы зарядки мопедов Delta. Деталь принимает напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого для питания бортовой сети и зарядки аккумулятора. Исправный регулятор помогает поддерживать устойчивую работу освещения и других потребителей при изменении частоты вращения двигателя.

Назначение и конструкция

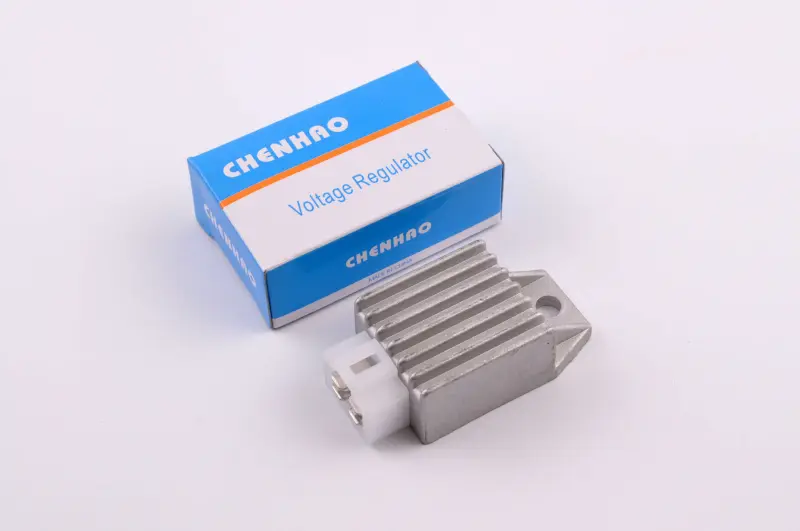

Модуль выполнен в компактном прямоугольном корпусе с выраженными охлаждающими ребрами. Такая наружная форма увеличивает площадь отвода тепла, возникающего во время работы электронной схемы. Для подключения предусмотрен встроенный пластиковый разъем, а крепежное ушко с отверстием позволяет зафиксировать корпус на штатном месте. Разъем и точку крепления следует сопоставить со снятой деталью до начала монтажа.

Реле-регулятор работает между генератором, аккумулятором и потребителями мопеда. Генератор вырабатывает переменное и зависящее от оборотов напряжение, а регулятор-выпрямитель преобразует его и удерживает параметры бортовой сети в допустимом для конкретной системы диапазоне. При неисправности этого модуля аккумулятор может заряжаться недостаточно либо получать завышенное напряжение. Одновременно возможны изменение яркости света, частое перегорание ламп и нестабильная работа электрооборудования.

Что проверить при подборе

• Модель техники. Эта версия рассчитана на применение в системе зарядки мопеда Delta. У разных модификаций семейства могут различаться генераторы и схемы подключения.
• Форма разъема. Сопоставьте корпус штекера, расположение контактных гнезд и направляющие, чтобы соединение устанавливалось без переделки проводки.
• Распиновка. Одинаковая внешняя форма еще не подтверждает одинаковое назначение контактов. Сверяйте схему конкретного мопеда или расположение проводов штатного разъема.
• Крепление. Проверьте положение ушка, диаметр крепежного отверстия и доступное пространство рядом с рамой и проводкой.
• Тип генератора. Регулятор должен соответствовать конфигурации генератора и способу организации зарядной системы.

Диагностика перед установкой

Причиной слабой зарядки не всегда является регулятор. Перед заменой полезно проверить состояние аккумулятора, предохранителя, генератора, разъемов, проводки и соединения массы. Потемневшие клеммы, окисление, ослабленный контакт или поврежденная изоляция способны вызывать нагрев и падение напряжения даже при исправном модуле. Проверка мультиметром на заглушенном и работающем двигателе помогает отделить неисправность регулятора от дефекта других компонентов.

Перед монтажом отключают аккумулятор и очищают ответную часть разъема от загрязнений и окислов. Штекер должен входить ровно, без перекоса и чрезмерного усилия, а клеммы — удерживаться внутри колодки и плотно соединяться. Корпус закрепляют без люфта на предусмотренной точке, не пережимая провода и не размещая их рядом с горячими или подвижными деталями. После сборки проверяют напряжение зарядки на разных оборотах, работу освещения и отсутствие заметного нагрева в разъеме.

Реле-регулятор Delta CHENHAO подходит для ремонта штатной системы зарядки при подтвержденном совпадении разъема, распиновки, крепления и схемы генератора. Тщательная проверка этих признаков до установки помогает выбрать правильную версию детали и избежать повреждения аккумулятора, ламп или проводки из-за несовместимого подключения.
