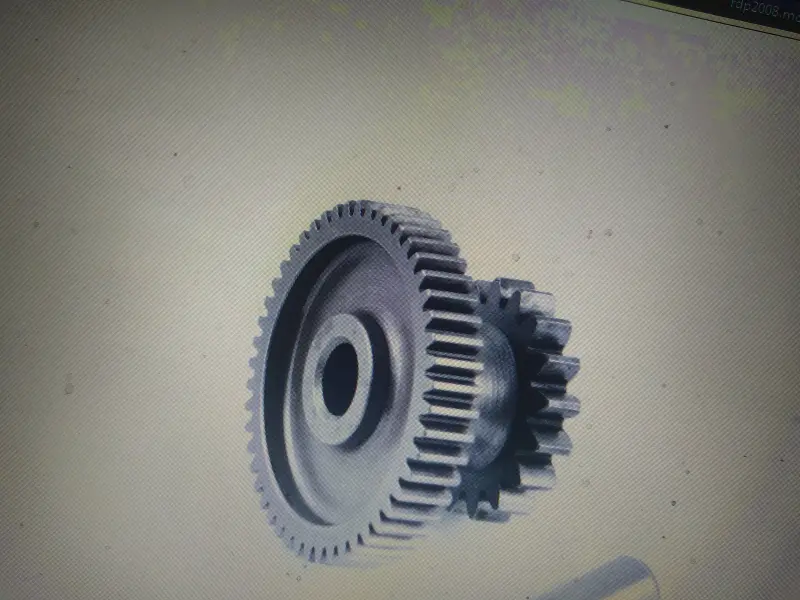

Промежуточная шестерня электростартера GY6 125/150 4T

Промежуточная шестерня электростартера для GY6 125/150

Деталь предназначена для стартерного редуктора четырехтактных двигателей семейства GY6 объемом 125 и 150 см³. Она находится между электромотором стартера и пусковой муфтой: принимает вращение от привода и передает его дальше к механизму, который проворачивает коленчатый вал при запуске. Такая шестерня нужна при ремонте системы электрического пуска скутера, когда сама деталь изношена, повреждена либо имеет недопустимый люфт на оси.

Конструкция и назначение

Шестерня выполнена как единая двухвенцовая деталь: большой и малый зубчатые венцы расположены соосно. Для этой версии заявлена комбинация 49 и 17 зубьев. Два венца образуют промежуточную ступень редуктора и обеспечивают передачу вращения между сопряженными шестернями стартерного механизма. В центре предусмотрено посадочное отверстие под ось. Такая компоновка соответствует конструкции стартера GY6 125/150, где отдельно используются промежуточная шестерня, ее ось и пусковая муфта.

При износе зубьев передача может работать с посторонним шумом, проскальзыванием или заклиниванием. Изношенное посадочное отверстие либо ось способны вызвать перекос и нарушить нормальное зацепление. Однако щелчок реле или отказ запуска не всегда означает неисправность именно этой шестерни: перед заменой проверяют аккумулятор, контакты, реле, электромотор стартера, пусковую муфту и состояние всех сопряженных деталей.

Что сверить при выборе

• Тип двигателя: четырехтактный GY6 на 125 или 150 см³.
• Исполнение детали: промежуточная двойная шестерня стартерного редуктора, а не шестерня кикстартера и не пусковая муфта.
• Зубчатые венцы: конфигурация 49/17 зубьев должна совпадать со снятой деталью.
• Посадка: сравните центральное отверстие, ось, общую ширину и расположение обоих венцов.
• Сопряжение: проверьте профиль зубьев и взаимное положение шестерен в конкретном картере.

Обозначение GY6 охватывает несколько модификаций моторов и техники, поэтому одного объема двигателя недостаточно для безошибочного подбора. Надежнее сопоставить старую шестерню с новой по числу зубьев, форме, посадочному отверстию и габаритам, а также проверить код двигателя и схему стартера в руководстве по обслуживанию. Названия моделей скутеров могут отличаться даже при сходной компоновке силового агрегата.

Установка и проверка после ремонта

Для доступа к редуктору снимают крышку картера в соответствии с процедурой для конкретного двигателя. Во время разборки оценивают состояние оси, посадочных поверхностей, зубьев соседних шестерен и пусковой муфты. Новую деталь устанавливают без перекоса; руководство по обслуживанию GY6 предписывает смазать редукционную шестерню и ее ось перед сборкой. Загрязнения и металлические частицы из зоны зацепления необходимо удалить, а пригодность уплотнений и крепежа проверить до закрытия крышки.

После сборки шестерня должна свободно вращаться на оси и входить в зацепление без заеданий. Пробный запуск выполняют кратковременно, контролируя ровность работы и отсутствие нехарактерного металлического шума. Если привод продолжает щелкать, не проворачивает двигатель или закусывает, требуется повторная диагностика всего стартерного механизма, а не дальнейшие попытки запуска. Правильно подобранная промежуточная шестерня восстанавливает штатную передачу вращения от электростартера к пусковой муфте.
