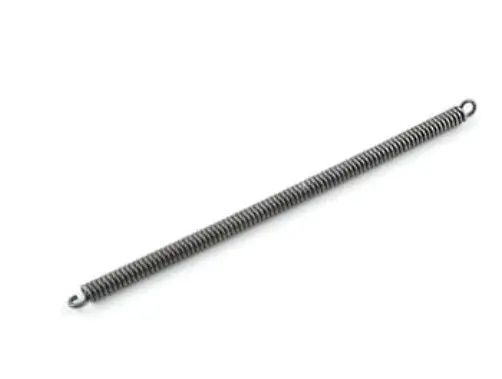

Пружина сцепления бензопилы Partner P350 EMAS

Пружина сцепления для бензопилы Partner P350

Пружина EMAS предназначена для ремонта центробежной муфты сцепления бензопилы Partner P350. Она соединяет колодки и удерживает их в сведенном положении при низкой частоте вращения двигателя. Когда обороты возрастают, центробежная сила разводит колодки до контакта с барабаном, а после снижения оборотов пружина возвращает их внутрь. От исправности этой небольшой детали зависит своевременное размыкание сцепления и правильная работа привода пильной цепи.

На холостом ходу усилие пружины препятствует контакту колодок с барабаном. При нажатии на рычаг газа обороты двигателя растут, колодки расходятся и передают вращение барабану с ведущей звездочкой. После отпускания газа пружина вновь стягивает колодки. Такая последовательность позволяет цепи получать привод при повышении оборотов и останавливаться после их возврата к нормальному холостому режиму.

Когда требуется проверка пружины

Поводом осмотреть сцепление служат вращение цепи на холостом ходу, несвоевременный подхват барабана, неравномерное включение или посторонний звук со стороны муфты. Пружину меняют при разрыве, растяжении, повреждении концевого зацепа либо заметной потере упругости. Однако движение цепи без нажатия на газ не всегда связано только с этой деталью: похожий симптом возможен при завышенных холостых оборотах, загрязнении муфты, износе колодок или барабана. Перед ремонтом следует проверить сцепление в сборе и устранить фактическую причину неисправности.

Что учитывать при подборе

Эта позиция заявлена для Partner P350. Обозначение модели необходимо сверить с конкретной бензопилой, поскольку близкие по названию модификации могут иметь отличия в деталях сцепления. Дополнительно сравните новую и снятую пружины по общей форме, длине без растяжения, наружному диаметру витков, толщине проволоки и конфигурации зацепов. Оба конца должны соответствовать местам крепления на колодках, а корпус пружины — свободно размещаться в предусмотренной зоне муфты.

• Назначение: стягивание колодок центробежного сцепления и их возврат после снижения оборотов.
• Применение: узел сцепления бензопилы Partner P350.
• Конструкция: цилиндрическая витая пружина растяжения с зацепами на обоих концах.
• Бренд позиции: EMAS.

Установка и проверка после ремонта

Перед установкой двигатель должен быть остановлен, а случайный запуск исключен. Доступ к сцеплению открывают в соответствии с устройством конкретной пилы. Снятую пружину и расположение ее концов удобно использовать как образец правильной посадки. Новую деталь устанавливают в штатные точки крепления без подрезания зацепов, изменения числа витков и принудительного изменения формы: такая переделка меняет усилие возврата и момент срабатывания муфты.

Одновременно осмотрите посадочные места на колодках. Выработка, трещины или деформация в зоне зацепов могут не позволить новой пружине удерживаться правильно. Колодки должны перемещаться без заклинивания и возвращаться внутрь, а барабан не должен иметь повреждений, мешающих размыканию. Если изношены соседние детали, установка одной пружины не устранит неисправность всего механизма.

После сборки сначала контролируют работу пилы без нагрузки. При нормальном холостом режиме цепь не должна получать привод от двигателя, а при повышении оборотов сцепление должно включаться без постоянного касания барабана на малых оборотах. Если цепь продолжает двигаться, двигатель глохнет при торможении цепи или муфта заметно нагревается, эксплуатацию прекращают и повторно проверяют настройку холостого хода, посадку пружины, состояние колодок, барабана и ведущей звездочки.

Пружина EMAS подходит для точечного ремонта исправной в остальном муфты Partner P350, когда повреждена именно возвратная пружина. Тщательное сравнение геометрии перед установкой и осмотр сопряженных деталей помогают избежать ошибочного подбора и повторной разборки бензопилы.
