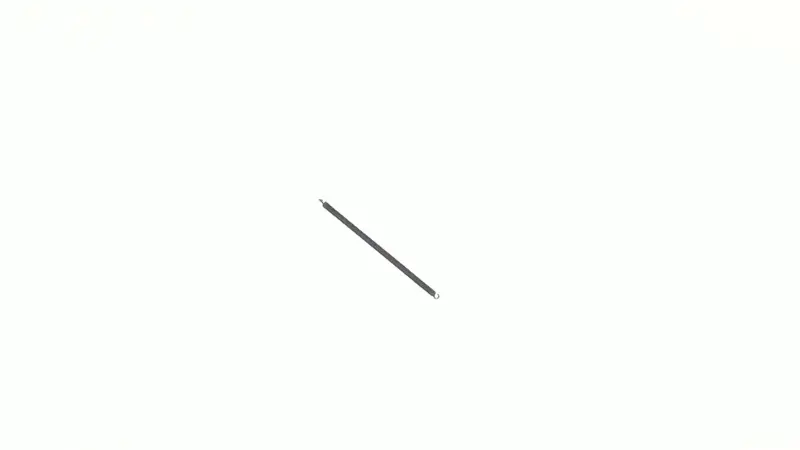

Пружина муфты сцепления Husqvarna 137/142 EMAS

Пружина муфты сцепления Husqvarna 137/142 EMAS

Пружина предназначена для обслуживания центробежной муфты бензопил Husqvarna 137 и 142. Она соединяет колодки сцепления, удерживает их в исходном положении при малой частоте вращения и помогает им возвращаться после снижения оборотов двигателя. Деталь нужна для согласованной работы колодок и барабана: на холостом ходу цепь должна оставаться неподвижной, а при нажатии на курок газа муфта передает вращение барабану и ведущей звездочке.

Роль пружины в сцеплении бензопилы

Муфта работает за счет центробежной силы. С ростом оборотов колодки расходятся и соприкасаются с внутренней поверхностью барабана, после чего начинает двигаться пильная цепь. Усилие пружины противодействует преждевременному расхождению колодок и влияет на момент включения сцепления. Когда обороты уменьшаются, пружина стягивает колодки обратно. Поэтому ее состояние важно как для своевременного включения привода, так и для остановки цепи после отпускания курка газа.

Пружину заменяют при растяжении, потере упругости, обломе концевого зацепа или заметной деформации. Поводом для проверки сцепления также становятся неравномерное включение, посторонний механический звук, несогласованное движение колодок либо вращение цепи после возврата двигателя на холостой ход. Такие признаки не всегда связаны только с одной деталью, поэтому вместе с пружиной следует осмотреть колодки, барабан и места крепления, а также проверить правильность регулировки холостого хода.

Что проверить при подборе

Эта версия заявлена для бензопил Husqvarna 137 и Husqvarna 142. Одного названия модели может быть недостаточно, если пила ранее ремонтировалась, получила муфту другого исполнения или относится к отдельной производственной модификации. До установки сопоставьте новую и снятую пружины по общей форме, длине пружинной части, наружному диаметру витков, толщине проволоки, направлению и геометрии концевых зацепов. Особенно важно совпадение расстояния между точками крепления: слишком свободная или чрезмерно натянутая пружина изменит положение колодок.

• Назначение: стягивание колодок центробежной муфты и их возврат после снижения оборотов.
• Применение: узел сцепления бензиновой цепной пилы.
• Заявленная совместимость: Husqvarna 137 и Husqvarna 142.
• Исполнение: вытянутая цилиндрическая пружина растяжения с зацепами на концах.
• Марка изделия: EMAS.

Установка и проверка после ремонта

Перед разборкой двигатель должен быть полностью остановлен, а провод свечи зажигания отсоединен, чтобы исключить случайный запуск. Пружину устанавливают в те же точки колодок и в том же положении, которое предусмотрено конструкцией установленной муфты. Концевые зацепы должны войти в посадочные места без перекоса, а витки не должны касаться соседних деталей. Растягивать пружину сильнее, чем требуется для монтажа, не следует: остаточная деформация меняет создаваемое ею усилие.

После сборки проверьте свободу движения барабана при остановленном двигателе, надежность крепления деталей и правильность установки крышки, шины и цепи. Первый запуск выполняют на устойчивой поверхности, не допуская контакта режущей гарнитуры с посторонними предметами. При отпущенном курке цепь должна остановиться. Если она продолжает двигаться, появляются рывки или металлический шум, пилу следует заглушить и повторно проверить муфту и настройку холостого хода. Работы со сцеплением требуют подходящего инструмента и аккуратного обращения с натянутой пружиной; при отсутствии опыта установку лучше поручить специалисту.

Пружина EMAS подходит для ремонта штатной по конфигурации муфты Husqvarna 137/142 при полном совпадении формы и точек крепления со снятой деталью. Тщательное сравнение перед монтажом помогает избежать неправильного натяжения и вернуть сцеплению предусмотренную последовательность включения и возврата колодок.
