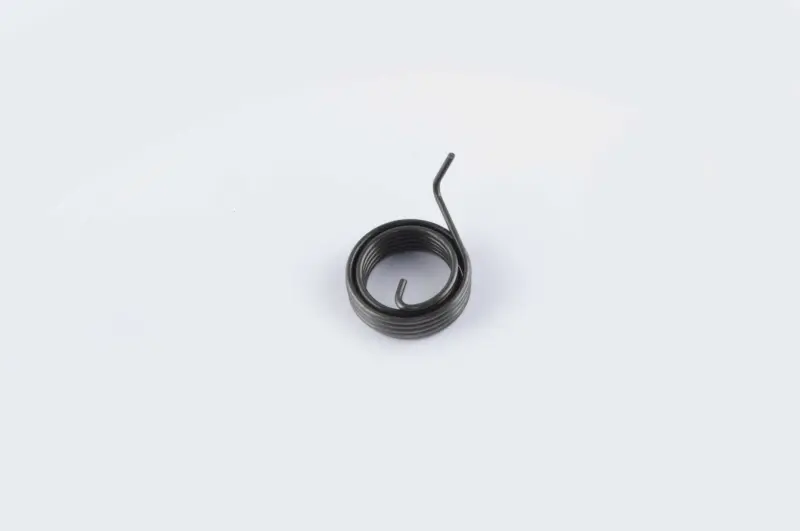

Пружина возвратная кикстартера Yamaha YBR125

Пружина возвратная кикстартера Yamaha YBR125

Возвратная пружина предназначена для узла кикстартера мотоцикла Yamaha YBR125. Торсионная конструкция состоит из витков и двух рабочих концов. Пружина устанавливается на ось механизма, воспринимает нагрузку при нажатии на заводную ножку и создаёт усилие для возвращения рычага после запуска двигателя. Благодаря её работе кикстартер занимает исходное положение и правильно располагается в сложенном состоянии.

Эта деталь нужна для ремонта ручного пускового механизма при поломке штатной пружины, заметной потере её упругости или нарушении возврата рычага. На неисправность может указывать кикстартер, который после нажатия не поднимается в исходное положение, остаётся опущенным или получает слишком свободный ход. В такой ситуации замена пружины позволяет восстановить работу возвратной части механизма без подбора кикстартера в сборе.

Когда требуется замена

Пружину следует заменить, если она сломана, деформирована, утратила необходимую упругость или перестала уверенно возвращать заводную ножку. При этом важно учитывать, что возврат рычага зависит не только от самой пружины. Во время ремонта необходимо проверить ось кикстартера, посадочные места, фиксаторы и рычаг. Если одна из соседних деталей изношена или повреждена, заедание, свободный ход либо неполный возврат могут сохраниться и после установки новой пружины.

Особенности детали

• рассчитана на работу в механизме кикстартера Yamaha YBR125;
• торсионная форма позволяет создавать возвратное усилие при повороте рычага;
• два рабочих конца фиксируются в предусмотренных точках упора механизма;
• отдельное исполнение позволяет ремонтировать возвратный узел без замены кикстартера в сборе.

Как правильно подобрать пружину

Перед установкой сравните деталь со снятой пружиной. Для правильного подбора имеют значение направление навивки, форма и положение каждого рабочего конца, количество витков, посадка на оси и расположение точек упора. Эти параметры определяют, сможет ли пружина занять штатное положение, получить необходимый предварительный натяг и свободно работать во всём диапазоне хода рычага.

Одного обозначения Yamaha YBR125 недостаточно для окончательного выбора: мотоциклы этой модели выпускались в разных исполнениях, и для отдельных версий могут применяться разные торсионные пружины кикстартера. Если снятая деталь сохранилась, ориентируйтесь прежде всего на её конструкцию и посадку. Когда старая пружина утеряна либо мотоцикл ранее ремонтировался, при подборе необходимо учитывать год выпуска, модификацию и конкретное исполнение двигателя.

Установка и проверка работы

Для замены потребуется доступ к механизму запуска. Перед сборкой очистите посадочное место и проверьте состояние деталей, с которыми взаимодействует пружина. Установите её на ось в правильном направлении, заведите оба рабочих конца в предусмотренные упоры и выполните необходимый предварительный натяг. Неправильное положение конца пружины или ошибка в направлении установки не позволят механизму нормально возвращать рычаг.

До окончательной сборки вручную проверьте полный ход кикстартера. Рычаг должен двигаться свободно, возвращаться в исходное положение и складываться без заеданий. Если движение остаётся тугим, неполным или чрезмерно свободным, повторно проверьте посадку пружины, точки её упора, ось, фиксаторы и сам рычаг. Правильно подобранная и установленная пружина восстанавливает штатную работу заводной ножки Yamaha YBR125 с ручным запуском.
